Design-Heizkörper nach Maß

Zehnder
Charleston Bench

Warmwasserbetrieb

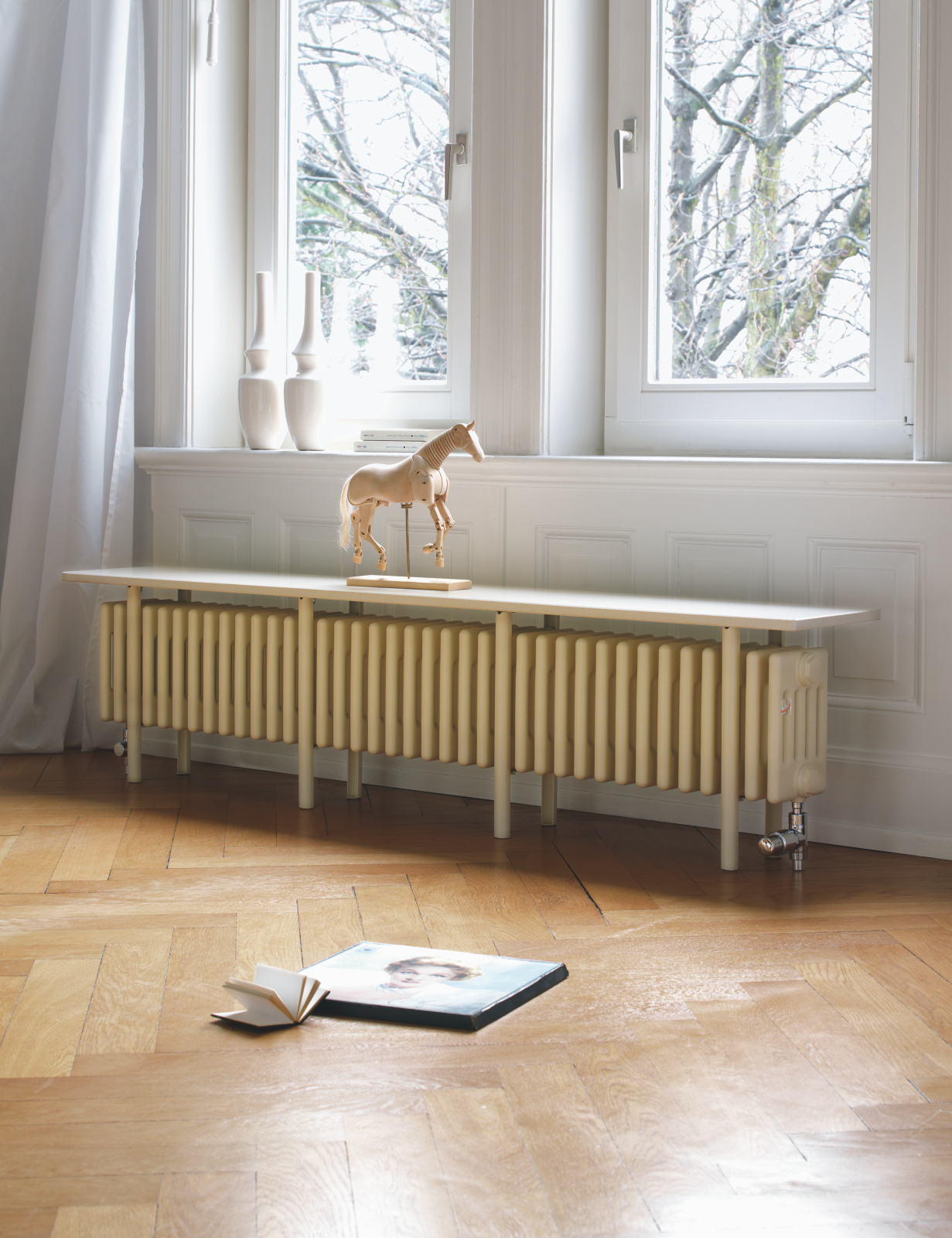

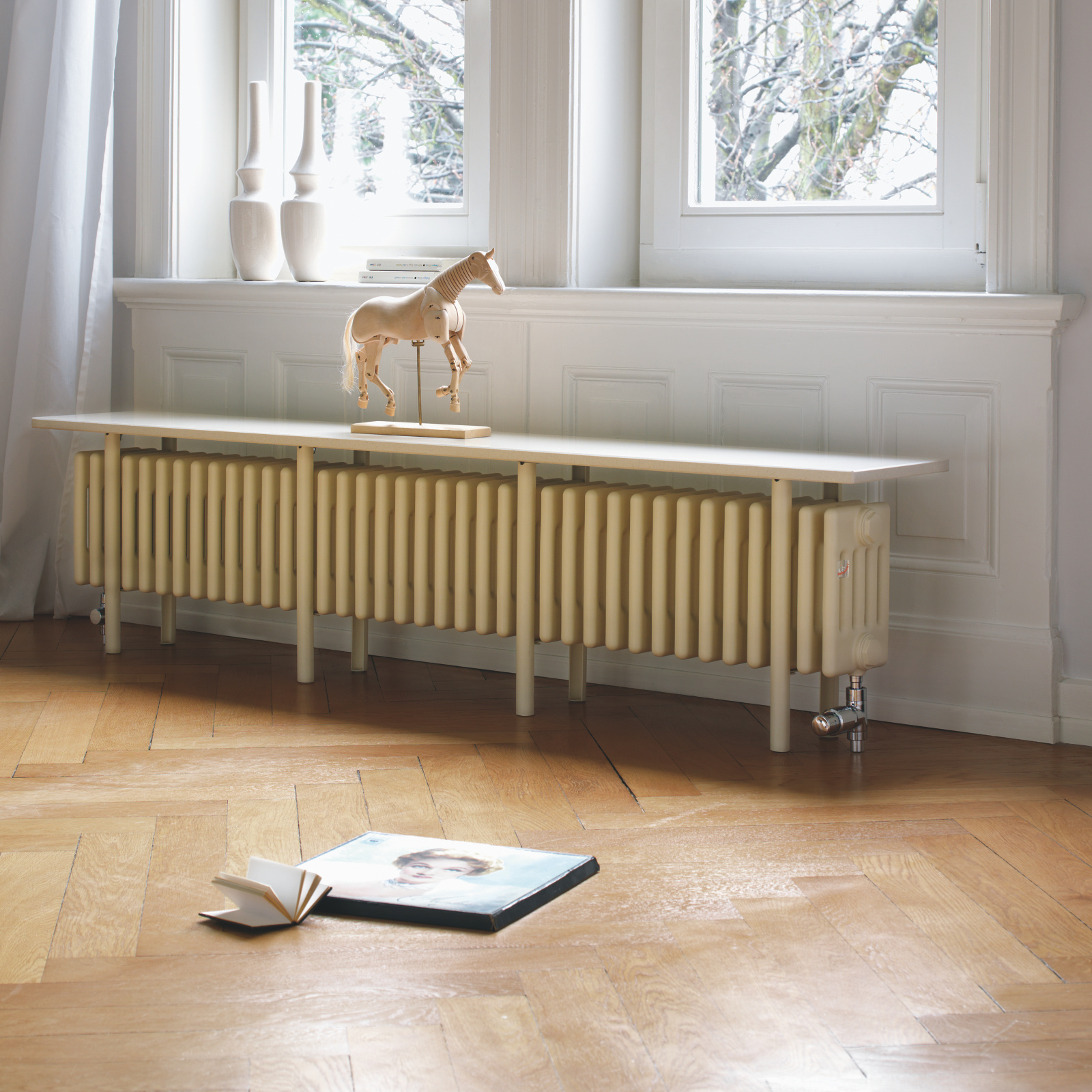

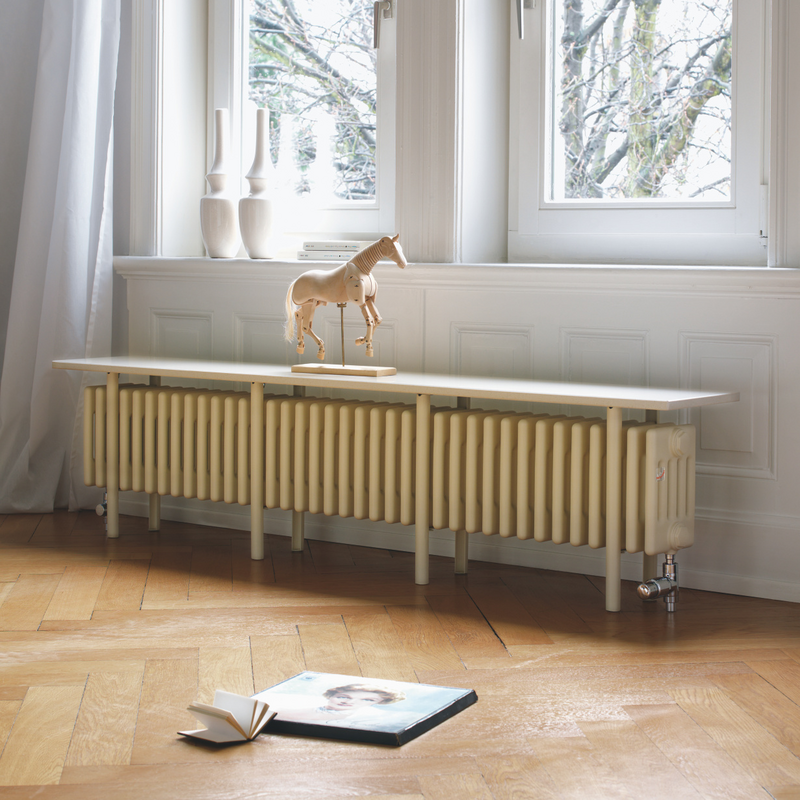

    Zehnder Charleston Bench verdeutlicht, dass ein Heizkörper auch als Sitzgelegenheit genutzt werden kann. Oder auch als Ablage. In privaten und öffentlichen Räumen. Weil jeder Ort und jede Anforderung anders sind, sind auch die Kombinationsmöglichkeiten von Bank, Ablage und Heizkörper vielfältig und verschieden. Die Sitzbank ist bauseitig wählbar.Welche Ablage oder Sitzflächenausführung die beste ist, kann der Bauherr selbst bestimmen.

    Vorteile

    • Individualität durch große Modellvielfalt und bauseits wählbare Sitzfläche der Bank
    • Klassisch-elegantes Design integriert sich in jedes Ambiente
    • Lammfell-Reinigungsbürste von Zehnder erlaubt einfache Reinigung
    • Großer Strahlungsanteil sorgt für Komfort
    • Stabile Sitzgelegenheit ideal geeignet für öffentliche Gebäude
    • Geeignet für den Betrieb mit Wärmepumpe und/oder Niedertemperatursystem
    • Erfüllt gesetzliche Sicherheitsvorschriften
    • Hohe Wärmeleistung auch für Altbauten mit hoher Heizlast
    • Rückstandlose Laser-Schweißtechnologie LaZer made garantiert höchste Qualität, hochwertiges Design und zuverlässigen Betrieb der Heizungsanlage

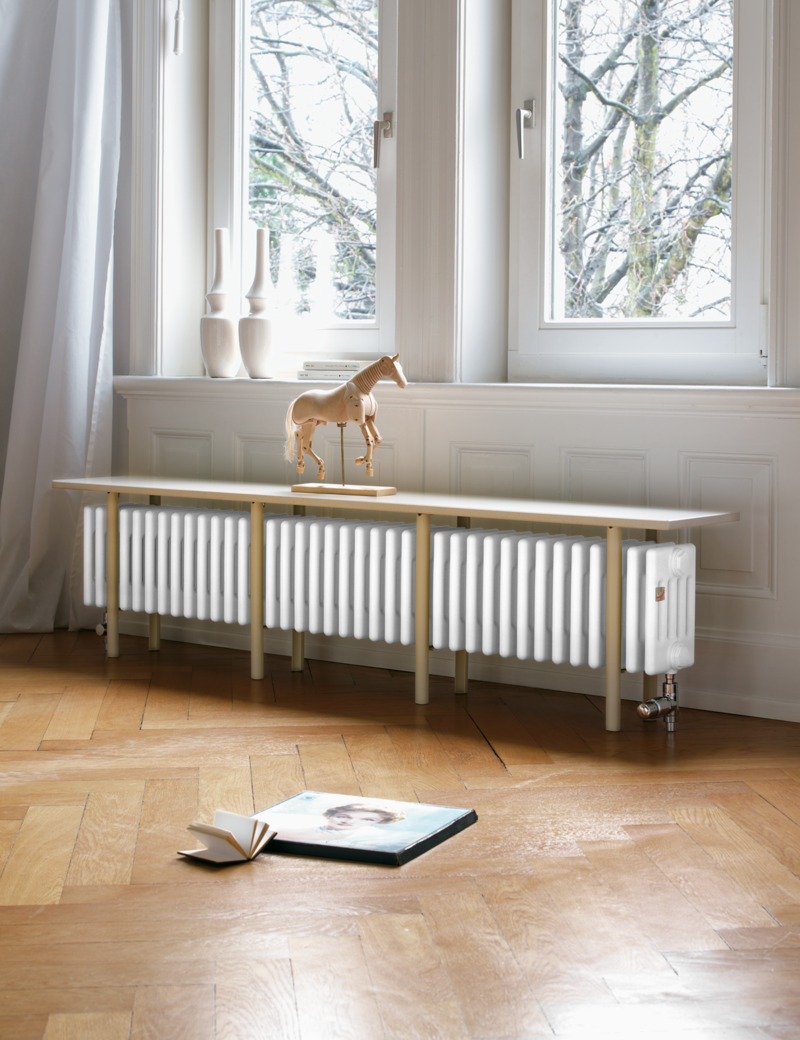

    Colour System

    Zehnder Charleston Bench - Warmwasserbetrieb
    Traffic White (9016* / RAL 9016)
    * Diese Farben / Oberflächen werden glänzend, alle anderen matt ausgeführt.
    Bitte beachten: Dieses Farbtool gibt Ihnen einen ersten Eindruck, wie Ihr Wunschheizkörper in verschiedenen Farben / Oberflächen wirken kann. Die Darstellung am Bildschirm ist nicht farbverbindlich. Spezialfarbtöne auf Anfrage.
    Trotz äußerster Sorgfalt beim Lackiervorgang unserer Heizkörper sind leichte Farbabweichungen, je nach Fertigungsserie und gegenüber anderen Farbträgern (Keramik, Papier, Metall, ...) sowie Bildschirmdarstellung möglich.
    Zehnder Design-Heizkörper können auf Anfrage in weiteren individuellen Farben produziert werden (u. a. in gängigen RAL- oder NCS-Farbtönen).

    Technische Daten

    Anschluss an Warmwasser-Zentralheizung

    Modell 4-Säuler
    Technische Daten je Heizkörper
    Modell H HT LT T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm mm Watt Watt Watt
    CB4026-22 260 430 1038 141 804 656 425
    CB4026-27 260 430 1268 141 986 805 521
    CB4026-31 260 430 1452 141 1132 924 598
    CB4026-35 260 430 1636 141 1278 1043 675
    CB4026-38 260 430 1774 141 1388 1133 733
    CB4026-44 260 430 2050 141 1607 1312 849
    CB4026-50 260 430 2326 141 1826 1490 964
    H = Bauhöhe, HT = Gesamtbauhöhe, LT = Gesamtbaulänge, T = Bautiefe
    HT = Gesamtbauhöhe gemessen vom Fertigfußboden bis zur Oberkante der Mittelstütze
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Anzahl Bankkonsolen in Abhängigkeit der Baulänge: L = 1038 mm mit 2 Konsolen, L = 1268 - 1636 mm mit 3 Konsolen, L = 1774 - 2326 mm mit 4 Konsolen
    Modell 5-Säuler
    Technische Daten je Heizkörper
    Modell H HT LT T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm mm Watt Watt Watt
    CB5026-22 260 430 1038 178 993 810 524
    CB5026-27 260 430 1268 178 1218 994 643
    CB5026-31 260 430 1452 178 1399 1142 739
    CB5026-35 260 430 1636 178 1579 1289 834
    CB5026-38 260 430 1774 178 1715 1400 906
    CB5026-44 260 430 2050 178 1986 1621 1049
    CB5026-50 260 430 2326 178 2256 1841 1191
    H = Bauhöhe, HT = Gesamtbauhöhe, LT = Gesamtbaulänge, T = Bautiefe
    HT = Gesamtbauhöhe gemessen vom Fertigfußboden bis zur Oberkante der Mittelstütze
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Anzahl Bankkonsolen in Abhängigkeit der Baulänge: L = 1038 mm mit 2 Konsolen, L = 1268 - 1636 mm mit 3 Konsolen, L = 1774 - 2326 mm mit 4 Konsolen
    Modell 6-Säuler
    Technische Daten je Heizkörper
    Modell H HT LT T Wärmeleistung
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm mm mm Watt Watt Watt
    CB6026-22 260 430 1038 215 1177 957 615
    CB6026-27 260 430 1268 215 1445 1176 755
    CB6026-31 260 430 1452 215 1659 1350 867
    CB6026-35 260 430 1636 215 1873 1524 979
    CB6026-38 260 430 1774 215 2033 1654 1063
    CB6026-44 260 430 2050 215 2354 1915 1230
    CB6026-50 260 430 2326 215 2675 2176 1398
    H = Bauhöhe, HT = Gesamtbauhöhe, LT = Gesamtbaulänge, T = Bautiefe
    HT = Gesamtbauhöhe gemessen vom Fertigfußboden bis zur Oberkante der Mittelstütze
    75/65/20 = Norm-Wärmeleistung nach EN 442
    Anzahl Bankkonsolen in Abhängigkeit der Baulänge: L = 1038 mm mit 2 Konsolen, L = 1268 - 1636 mm mit 3 Konsolen, L = 1774 - 2326 mm mit 4 Konsolen
