Deckenstrahlplatten und LED-Leuchten arbeiten nach demselben physikalischen Prinzip: Beide übertragen Energie in Form von Strahlung – Infrarotstrahlung für Wärme, sichtbares Licht für Beleuchtung. Mit der Zehnder LED 2.0 wird dieser Gleichklang genutzt und beide Systeme werden platzsparend an der Decke kombiniert. Das Ergebnis ist eine echte 2-in-1-Lösung: Die verfügbare Deckenfläche wird optimal genutzt, separate Leuchtenkonstruktionen entfallen, und die aufeinander abgestimmte Planung von Licht und Wärme sichert den perfekten Einsatz beider Systeme. Alles aus einer Hand – von Zehnder.
Eine lange Lebensdauer und hohe Schaltfestigkeit gewährleisten eine effiziente Nutzung.
Auch bestehende Installationen lassen sich mit der Zehnder LED 2.0 einfach nachträglich ergänzen.
Das geringe Gewicht der Zehnder LED 2.0 ermöglicht einfaches und schnelles Handling beim Transport und der Installation.
Die Montage der LED-Komponenten funktioniert schnell und einfach direkt auf der Baustelle.

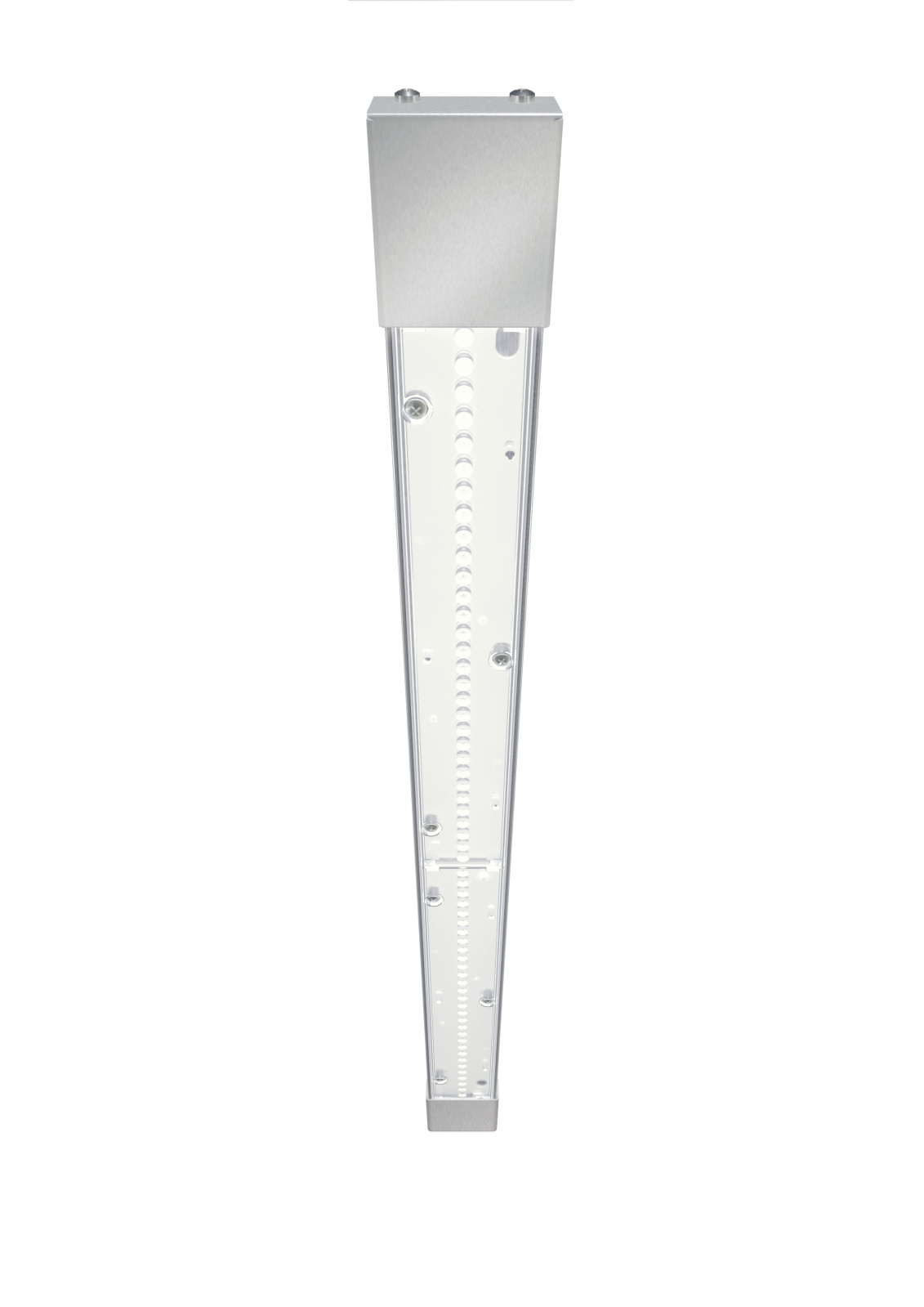

Die Zehnder LED 2.0 sind mit verschiedenen Längen und Austrahlunsgwinkeln verfügbar. Das ermöglicht flexible und individuelle Kombinationen.
Zehnder übernimmt die Planung und Lichtberechnung. Vertrauen Sie auf unsere Expertise und sparen Sie wertvolle Zeit.
Nicht nur in Sporthallen sind die Zehnder LED 2.0 nach DIN18032 sicher einsetzbar. Alle Komponenten erfüllen die Sicherheitsanforderungen an Leuchten nach EN 60598-1.

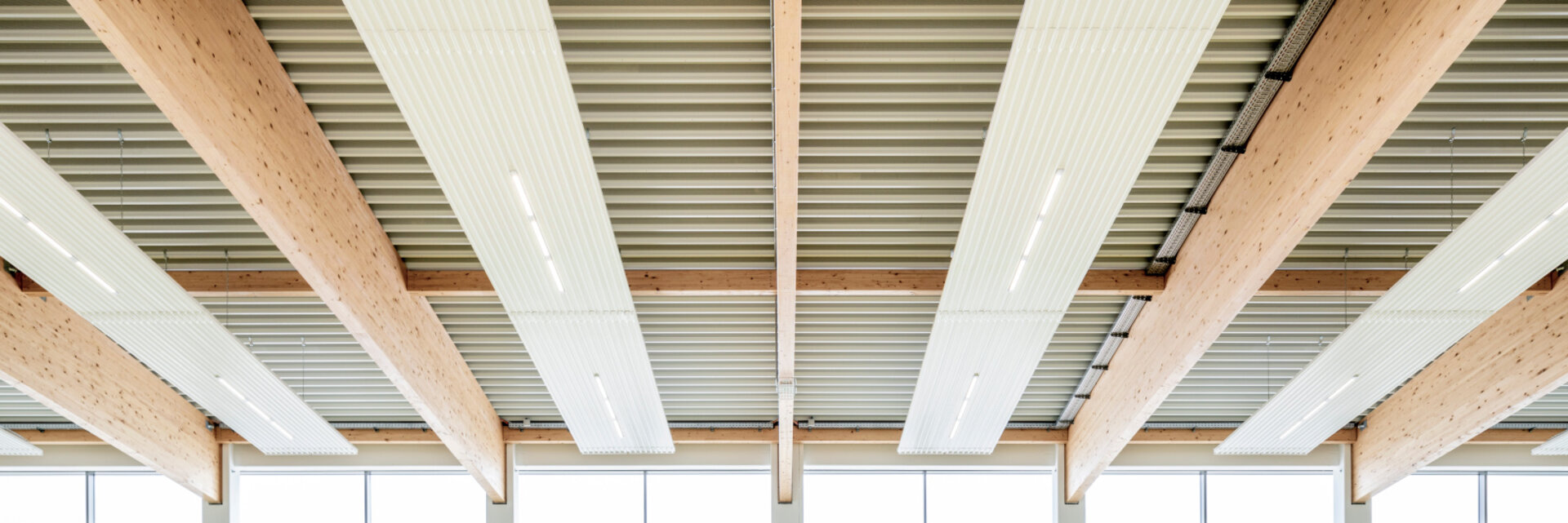

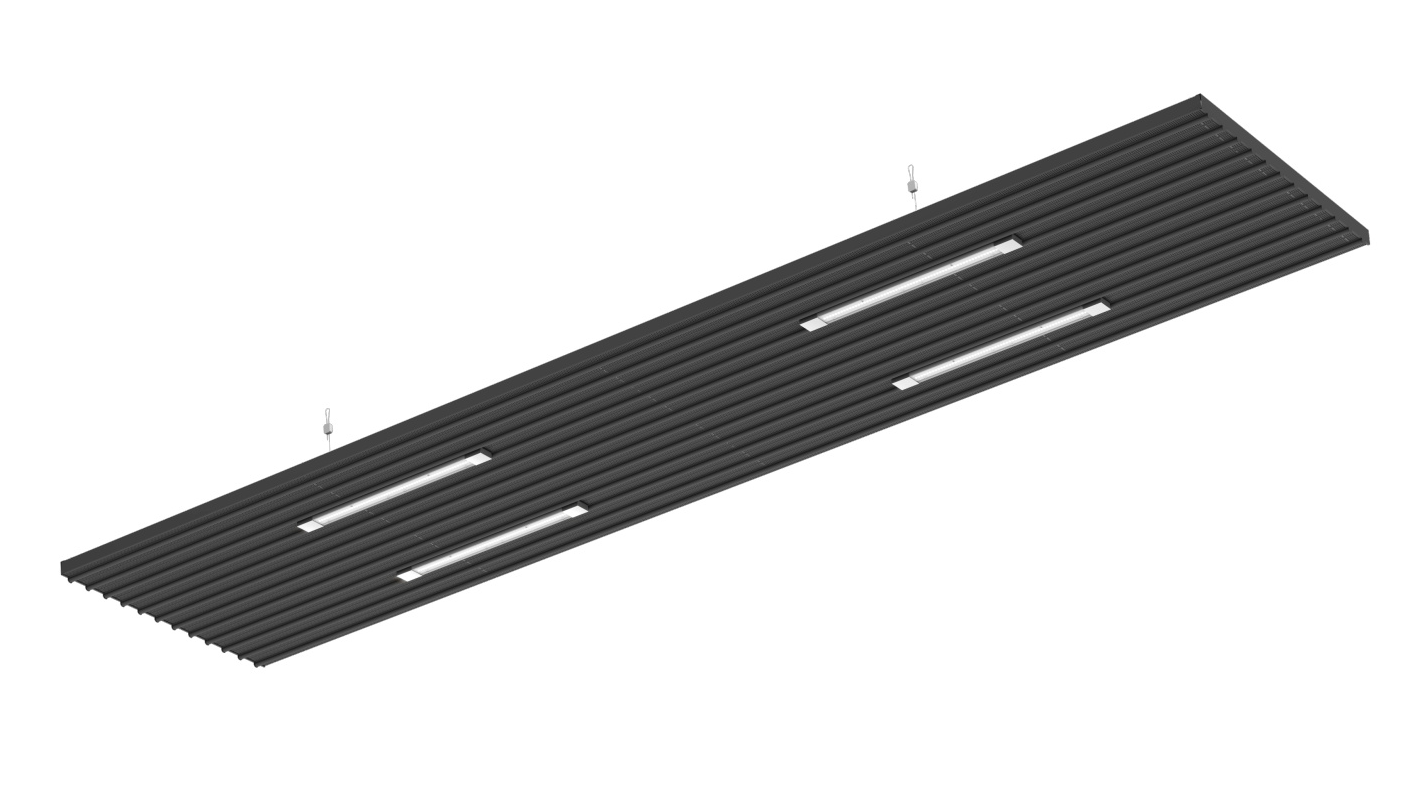

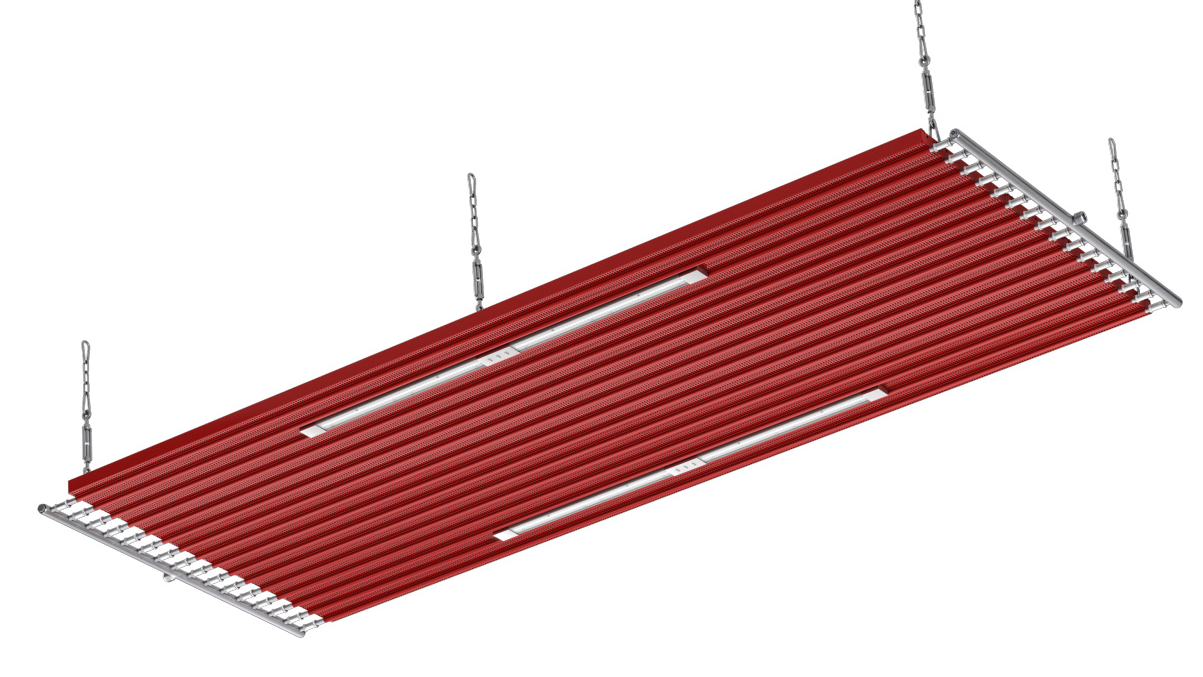

Die Kombination von Zehnder Deckenstrahlplatten mit Zehnder LED 2.0 schafft eine ästhetische und platzsparende Gesamtlösung.
Beleuchtung und Deckenstrahlplatten teilen sich an der Decke den optimalen Platz – die perfekte Kombination. Warum? Beide Systeme übertragen Energie in Form von Strahlung. Die Deckenstrahlplatten von Zehnder in Form von Infrarotstrahlung, die neuen Zehnder LED 2.0 in Form von Licht. So wird die Installation von Deckenstrahlplatten mit Beleuchtung zur praktischen 2-in1-Lösung.

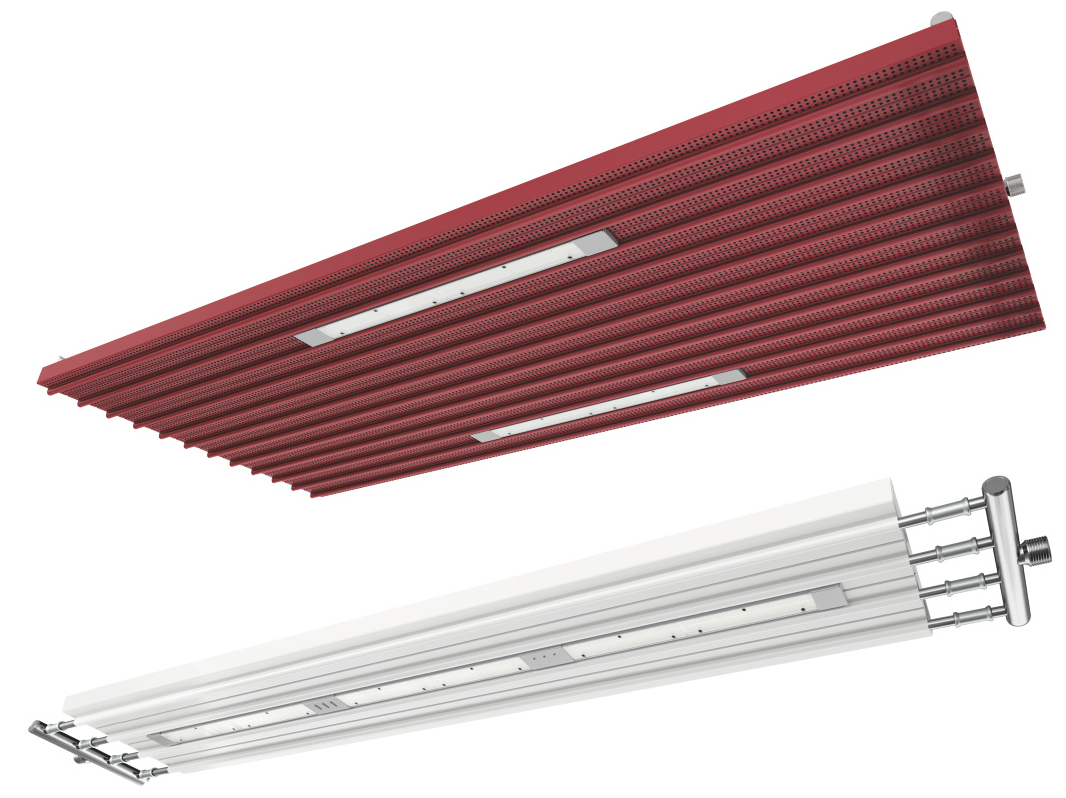

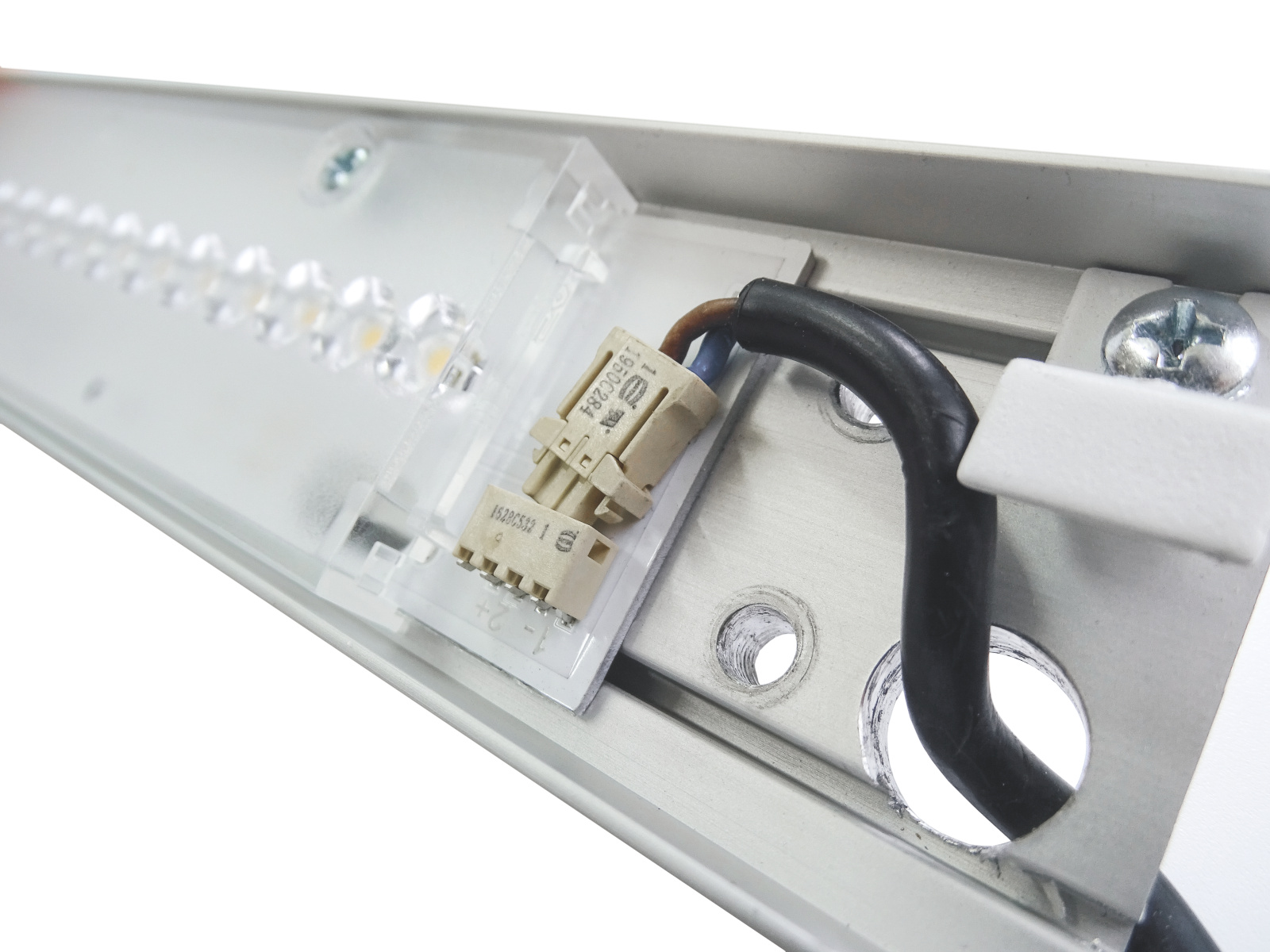

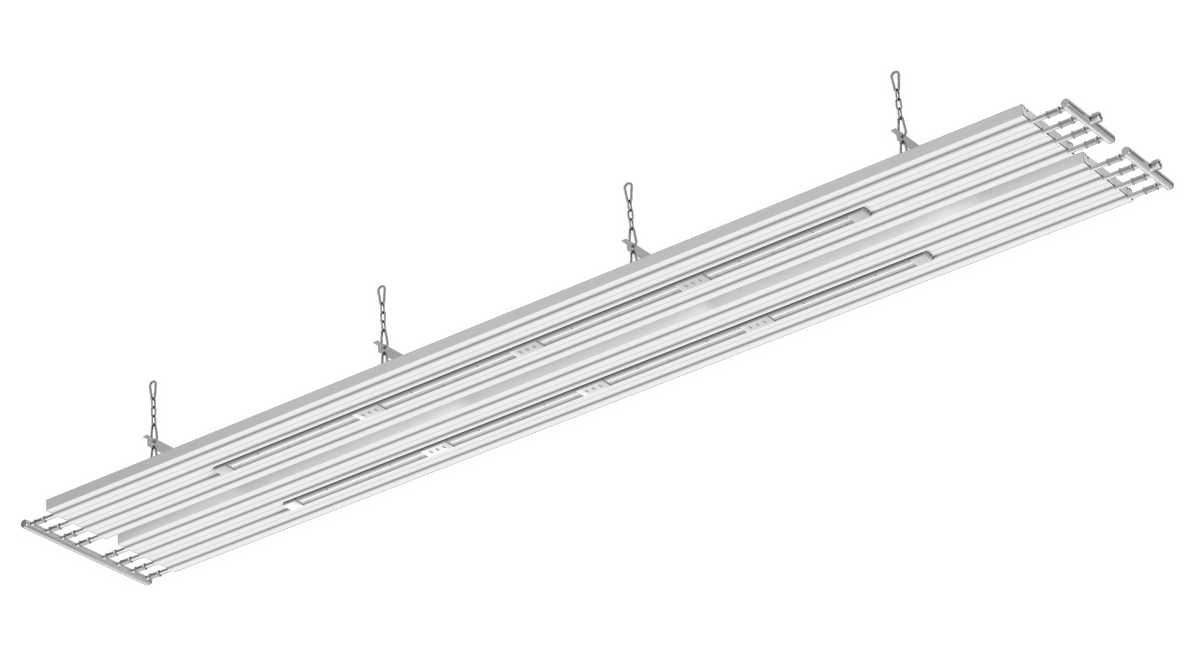

Die Zehnder LED 2.0 sind problemlos mit allen Deckenstrahlplatten von Zehnder kombinierbar. Die Montage der LED-Komponenten erfolgt durch das innovative Plug & Play-Prinzip schnell und einfach direkt auf der Baustelle.

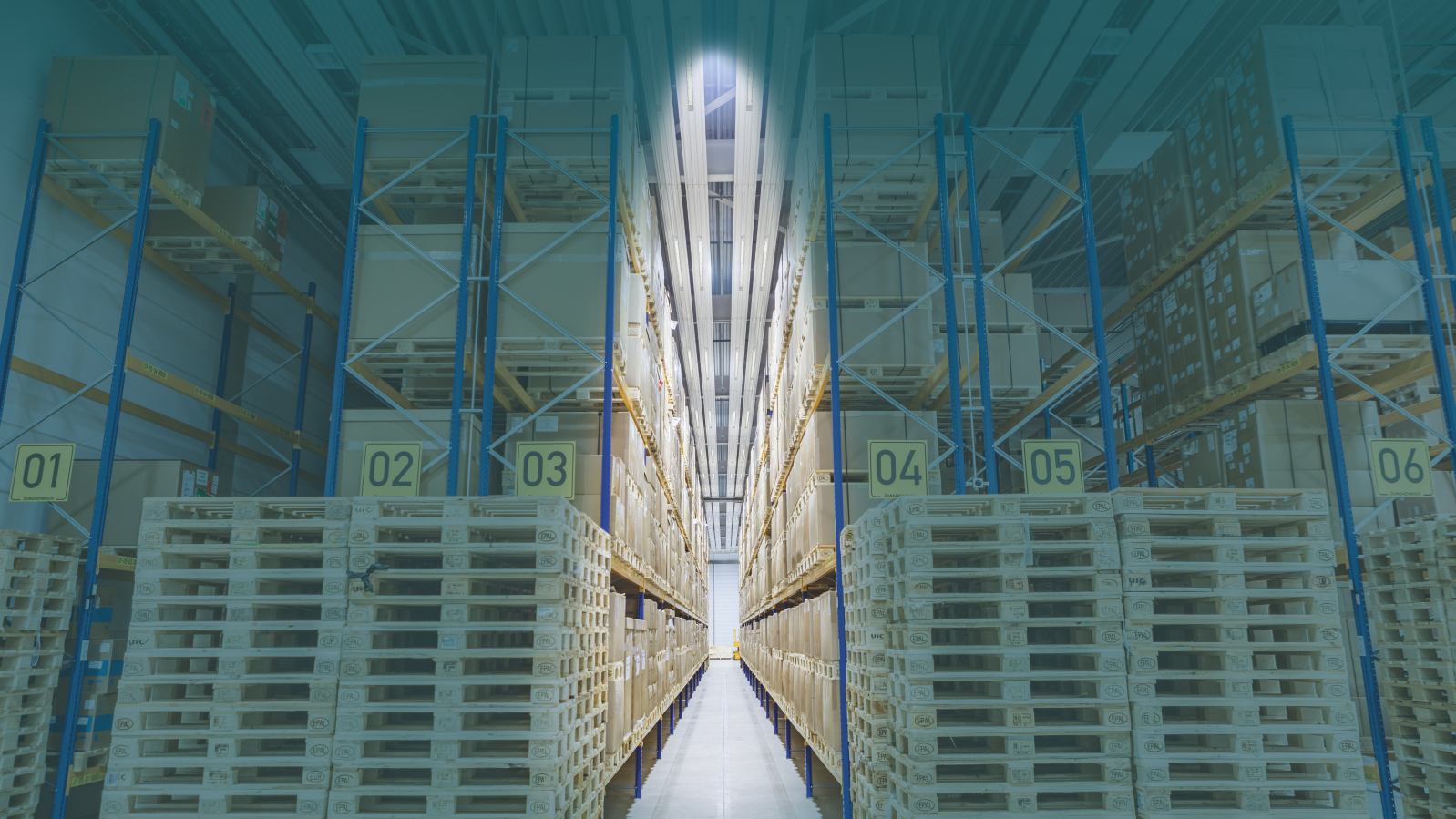

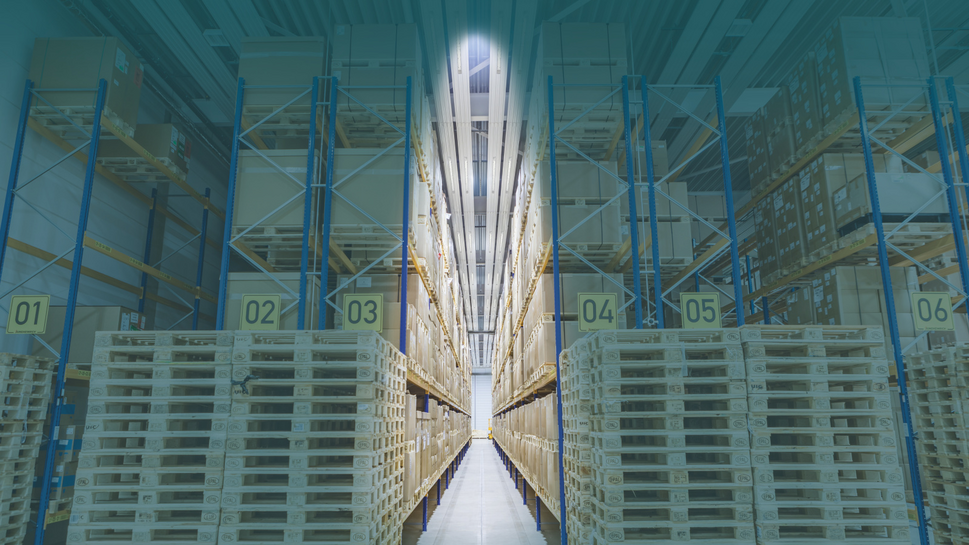

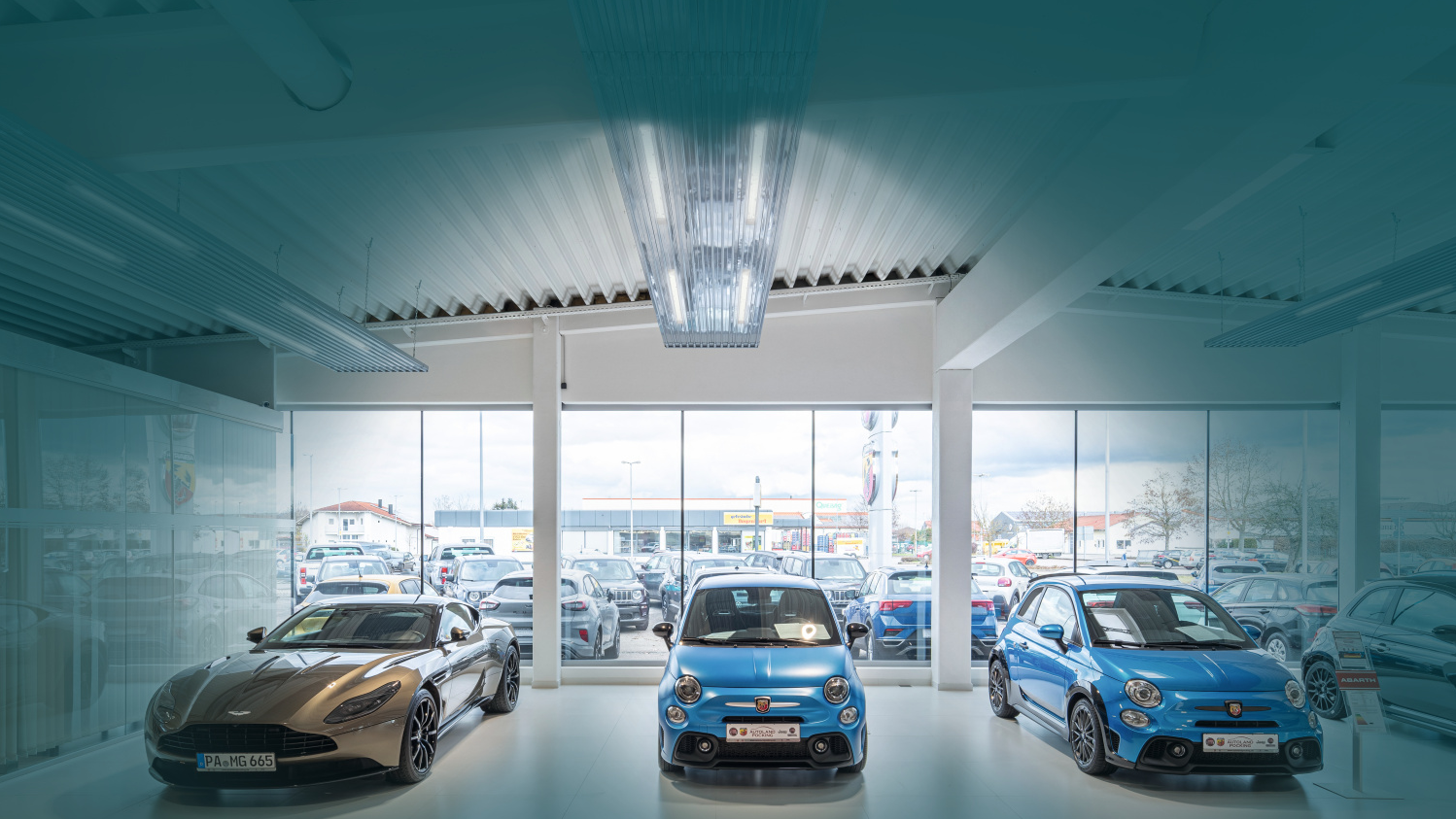

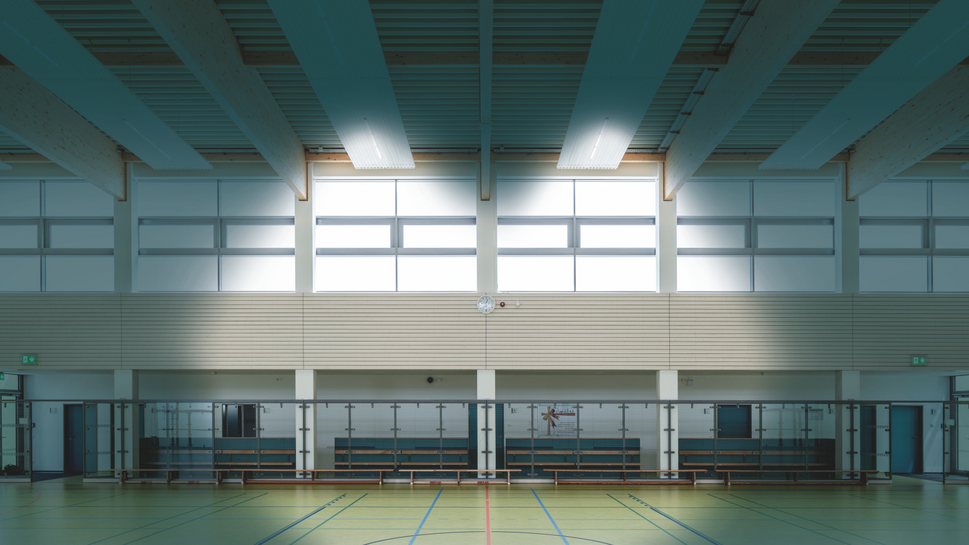

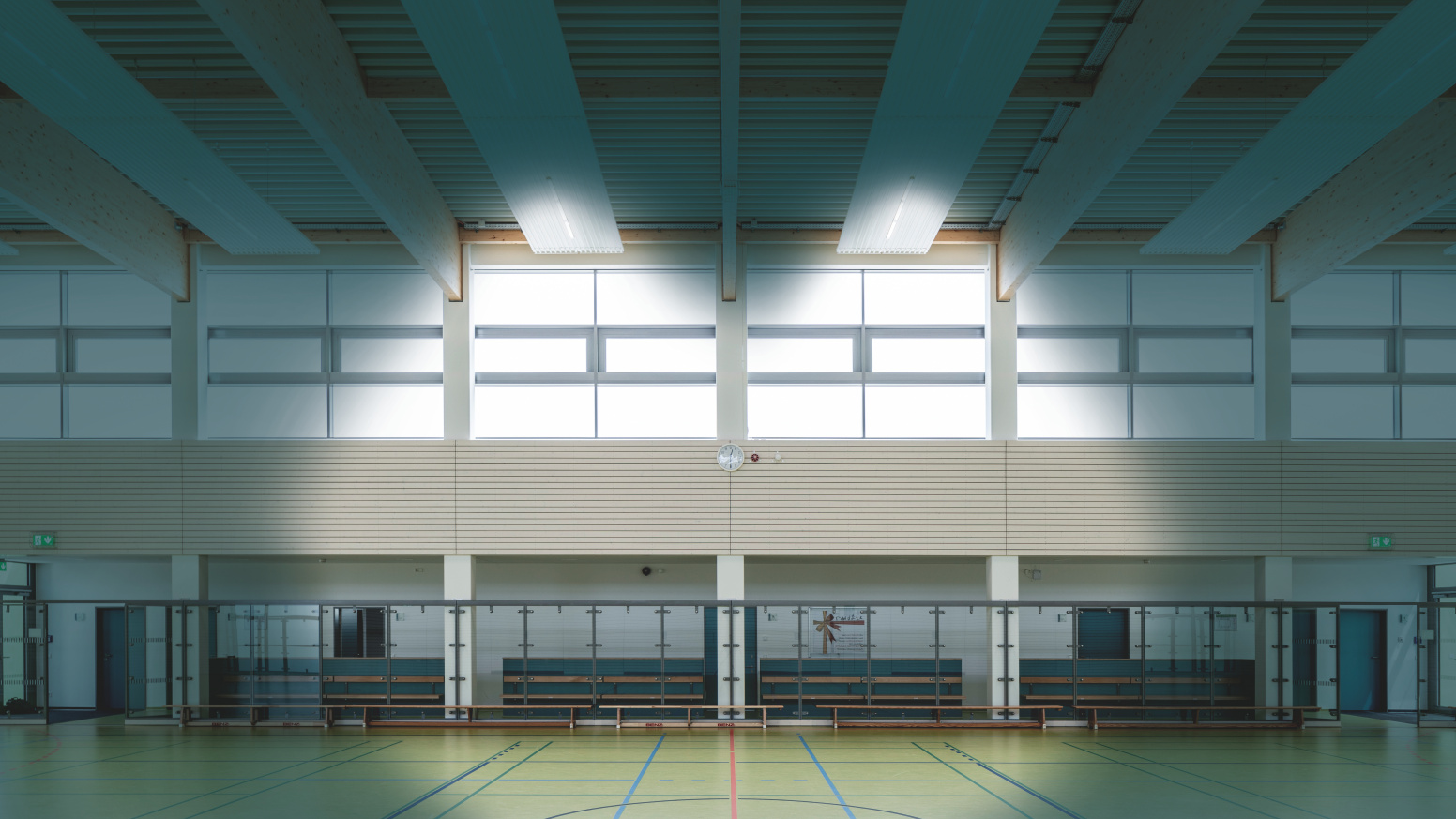

Die Zehnder LED 2.0 ist für alle Raumhöhen konzipiert und bietet verschiedene Ausstrahlungswinkel. Diese Bandbreite schafft maximale Planungsfreiheit – von der Lagerhalle bis zur Sporthalle, vom Showroom bis zur Produktionsstätte. In Kombination mit der DALI-Dimmfunktion lässt sich die Lichtintensität je nach Tageszeit, Nutzung oder Veranstaltung stufenlos regulieren.

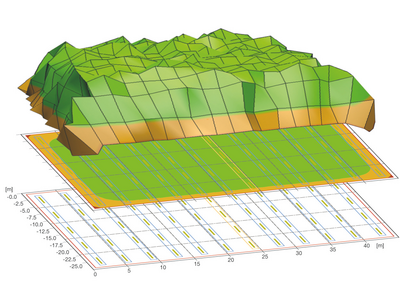

Bei der Lichtberechnung ist neben der gleichmäßigen Ausleuchtung auch die Nutzung des Objektes zu berücksichtigen. Eine präzise Lichtberechnung ist Grundlage jedes Projekts mit LED Deckenheizung im Gewerbe- und Hallenbau. Zehnder übernimmt diese Berechnung vollständig – und berücksichtigt dabei nicht nur die gleichmäßige Ausleuchtung, sondern auch die spezifische Nutzung des Gebäudes.
Ob Abendveranstaltung oder Sportbetrieb – mit den dimmbaren Zehnder LED 2.0 meistern wir jede Anforderung.
| Modell | Treibereinheit | Terminator | Verbindungskabel 2 m |
|---|---|---|---|
| Artikelnummer | 516360 | 516370 | 516390 |
| Länge [mm] | 290 | 2000 | |
| Breite [mm] | 225 | ||
| Höhe [mm] | 40 | ||
| Gewicht [kg] | 1,65 | ||
| Anschlussklemmen | 5 poliger Anschluss: Leiter, Nichtleiter, Erdung und DALI Bus (+/-) 230 V / 50 Hz | ||
| Dali Adressen / LED Treiber | 1/1 | ||
| Anzahl Treibereinheit / Sicherung | 7 STK @ 16 A - C | ||
| Anschlussleistung [W] / 2500 mA | 132 +/- 5 % | ||
| Bemerkung | Vorschaltgerät / Treiber-Einheit für LED-Anbauleuchte Typ Z inkl. 1 x Anschlussleitung 2000 mm und Schrauben Anschlussleistung 132 W Versorgung von bis zu 4 x Z 670 Alternativ: 2 x Z 1340; 1 x Z 2010; 1 x Z 2680 | Terminator /Abschlusswiderstand Bauseits am Steckplatz der letzten Leuchte eines Leuchtenbandes anzubringen Pro Vorschaltgerät 1 Stück | Verbindungsleitung / Kupplung für LED-Anbauleuchte Typ Z Länge = 2000 mm |
