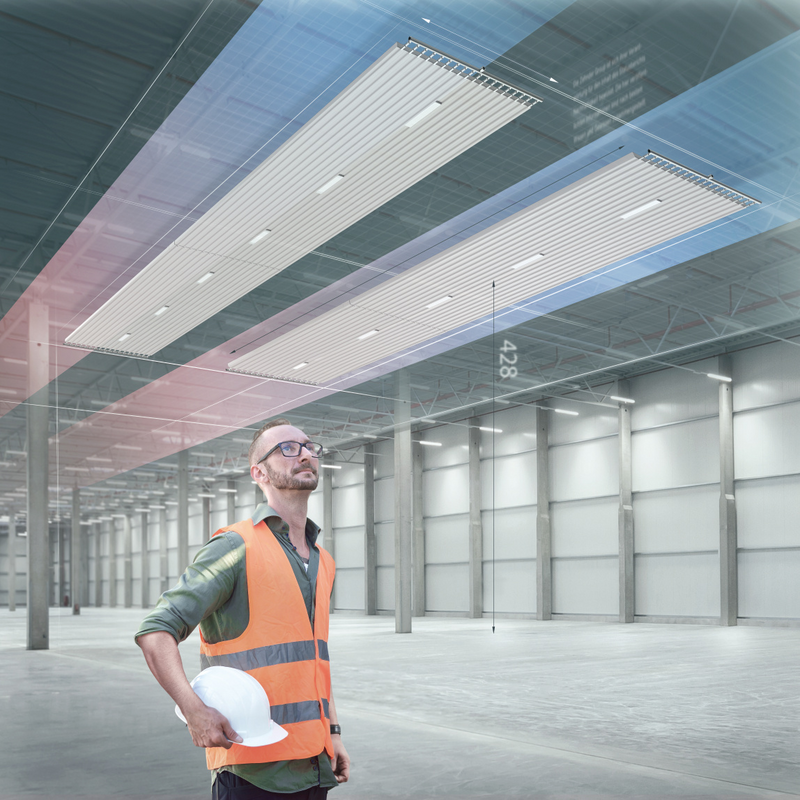

Titelbild, Produktbroschüre
Zehnder ZFP

Zehnder ZFP Deckenstrahlplatte - wassergeführte Strahlungsheizung für mehr Effizienz

Die Zehnder ZFP Deckenstrahlplatte ist die bewährte wassergeführte Deckenheizung für Gewerbe, Industrie und öffentliche Bauten. Als leistungsstarke Strahlungsheizung überträgt sie Wärme direkt auf Personen und Oberflächen – ohne Zugluft, ohne überhitzte Hallenluft, mit minimalem Energieeinsatz. Dank des modularen Baukastensystems ist sie die ideale Hallenheizung für Raumhöhen von 2 m bis 50 m und lässt sich flexibel in jede Architektur integrieren. Zudem bietet sie maximale Planungsfreiheit für maßgeschneiderte Projekte und ein angenehmes Raumklima – energieeffizient und nachhaltig.

Flexible Planung

Hallenheizung für jede Raumhöhe – von 2 m bis 50 m

Ob flache Produktionshalle, hohes Logistikzentrum oder Sporthalle – die Zehnder ZFP Deckenstrahlplatte ist die flexible Hallenheizung für Raumhöhen von 2 m bis 50 m. Das modulare Baukastensystem mit 35 kombinierbaren Bausteinen und über 700 Farboptionen ermöglicht eine passgenaue Auslegung für jede Raumgeometrie und jedes Architekturkonzept. Die werksseitig integrierte Wärmedämmung spart Montagezeit, und der kostenfreie Zehnder Leistungsrechner unterstützt Planer direkt bei der Dimensionierung.

Alle Vorteile auf einen Blick:

  • 35 kombinierbare Bausteine
  • Flexible Anpassung an Räume von 2 m bis 50 m Höhe
  • Über 700 Farboptionen für eine individuelle Optik

Egal ob Großraumbüro, Lagerhalle oder Sporthalle: Zehnder ZFP integriert sich harmonisch in jedes Raumdesign, ohne störende Heizkörper oder Klimaanlagen, die den Gesamteindruck beeinträchtigen.

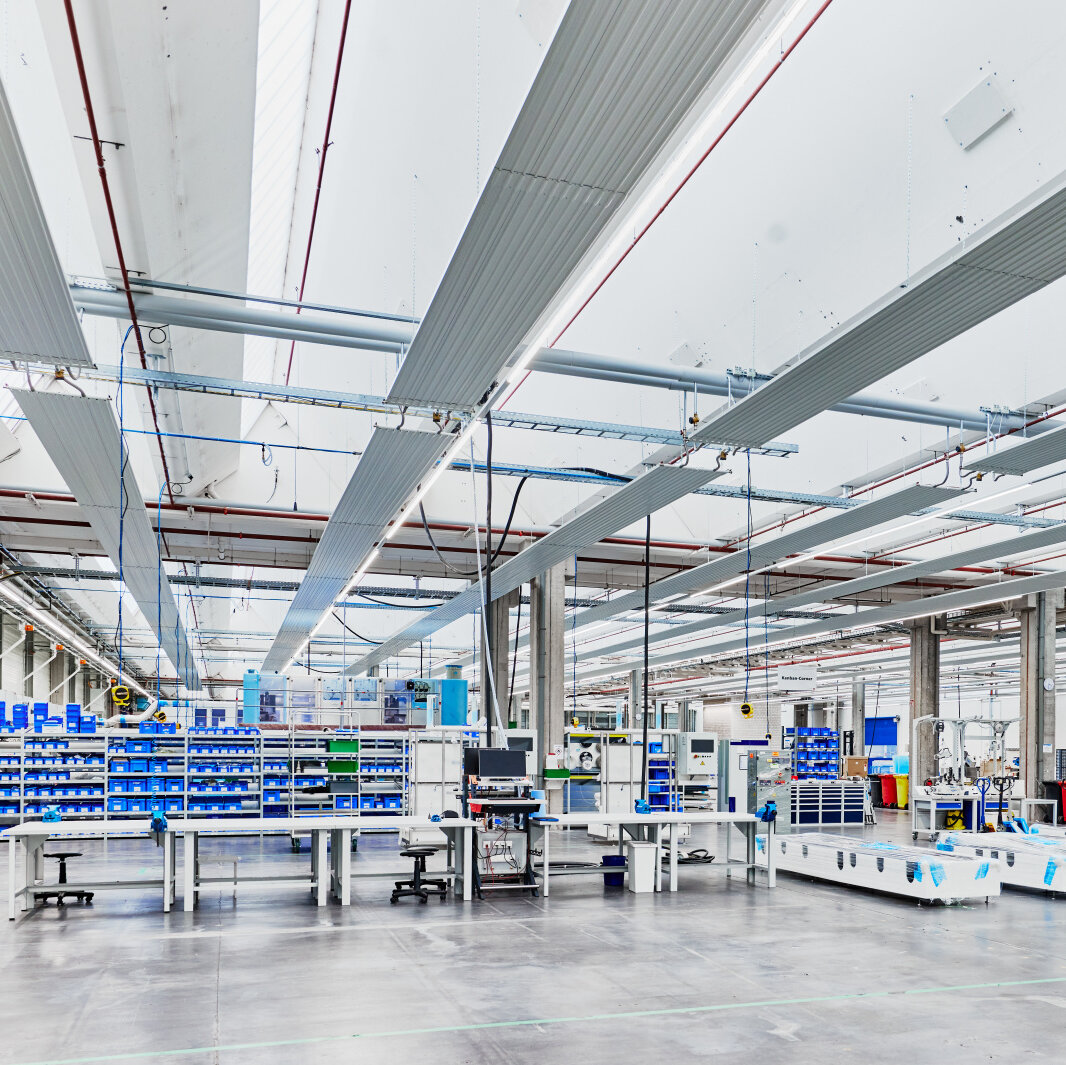

Referenz: Produktionshalle von RENA Technologies

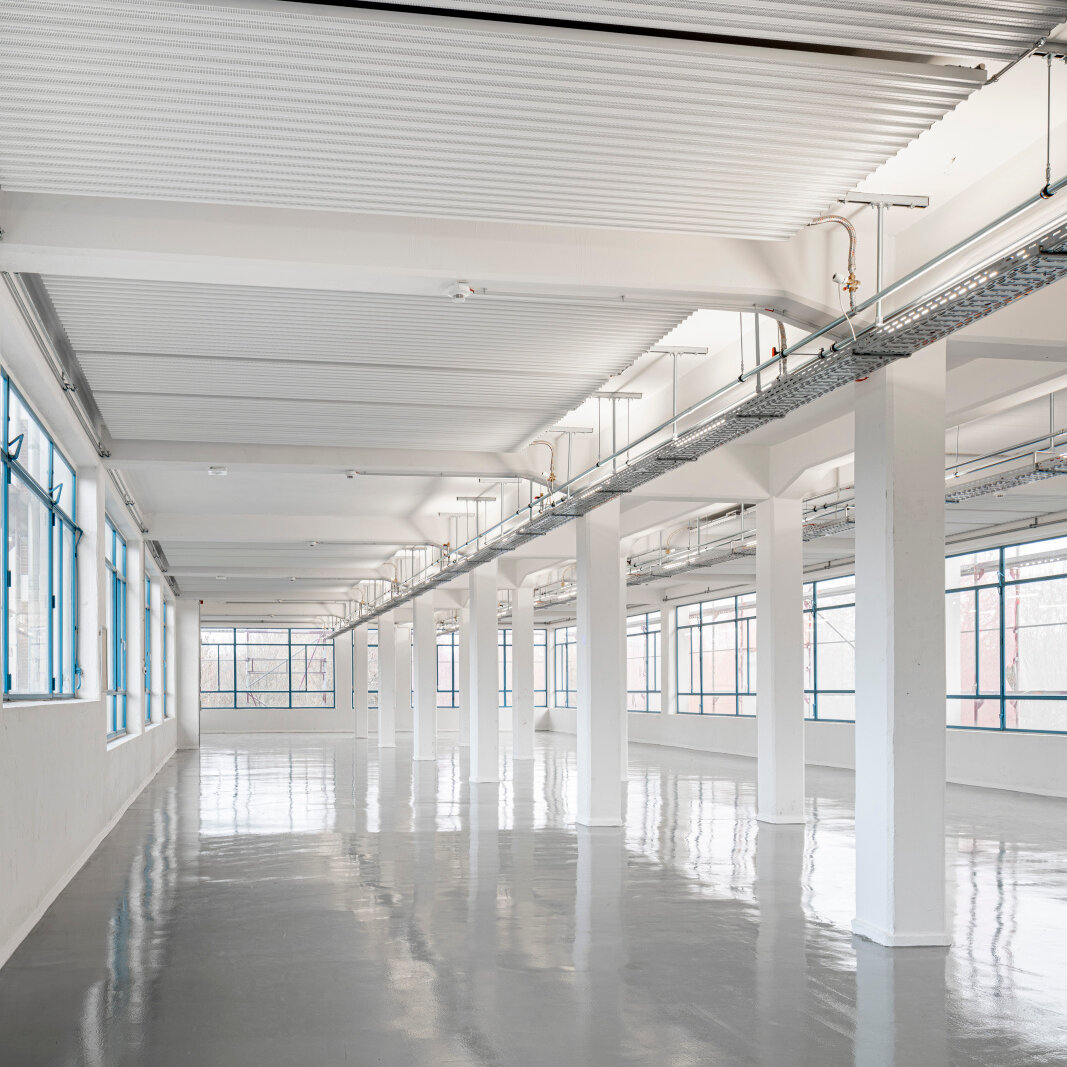

Referenz: Egon Eiermannbau in Apolda
Hohe Leistungsfähigkeit für nachhaltige Effizienz

Wassergeführte Deckenheizung – Kompatibel mit Wärmepumpe & erneuerbaren Energien

Mit der Zehnder ZFP Deckenstrahlplatte wählen Sie flexibel den Energieträger – ideal in Kombination mit einer Wärmepumpe, Wärmepumpen oder anderen (erneuerbaren) Energieträgern.

Sie können bis zu 40 % Energie gegenüber konventionellen Systemen sparen.

Somit stellt diese Hallenheizung einen entschiedenen Vorteil in der Betriebskostenrechnung jedes Gewerbeprojekts dar. Die Option einen Strahlungsschirm zu integrieren, steigert die Energieeffizienz zusätzlich, was Betriebskosten senkt und die Umweltbilanz optimiert. Perfekt für moderne, umweltbewusste Projekte, die Wert auf Energieeinsparung und langfristige Nachhaltigkeit legen.

Zuverlässige Hallenheizung für maximale Beständigkeit

Die Zehnder ZFP Deckenstrahlplatte überzeugt durch konstante Leistung beim Heizen und zuverlässige Funktion beim Kühlen. Dank verzinkter Bauteile und werkseitig integrierter Dämmung bietet die Deckenheizung eine langlebige Lösung, die Zeit und Kosten spart.

Perfekt für Projekte, die auf Effizienz und Langlebigkeit setzen –  die Zehnder ZFP Deckenstrahlplatte gewährleistet einen störungsfreien Betrieb und ist eine sichere Investition in die Zukunft.

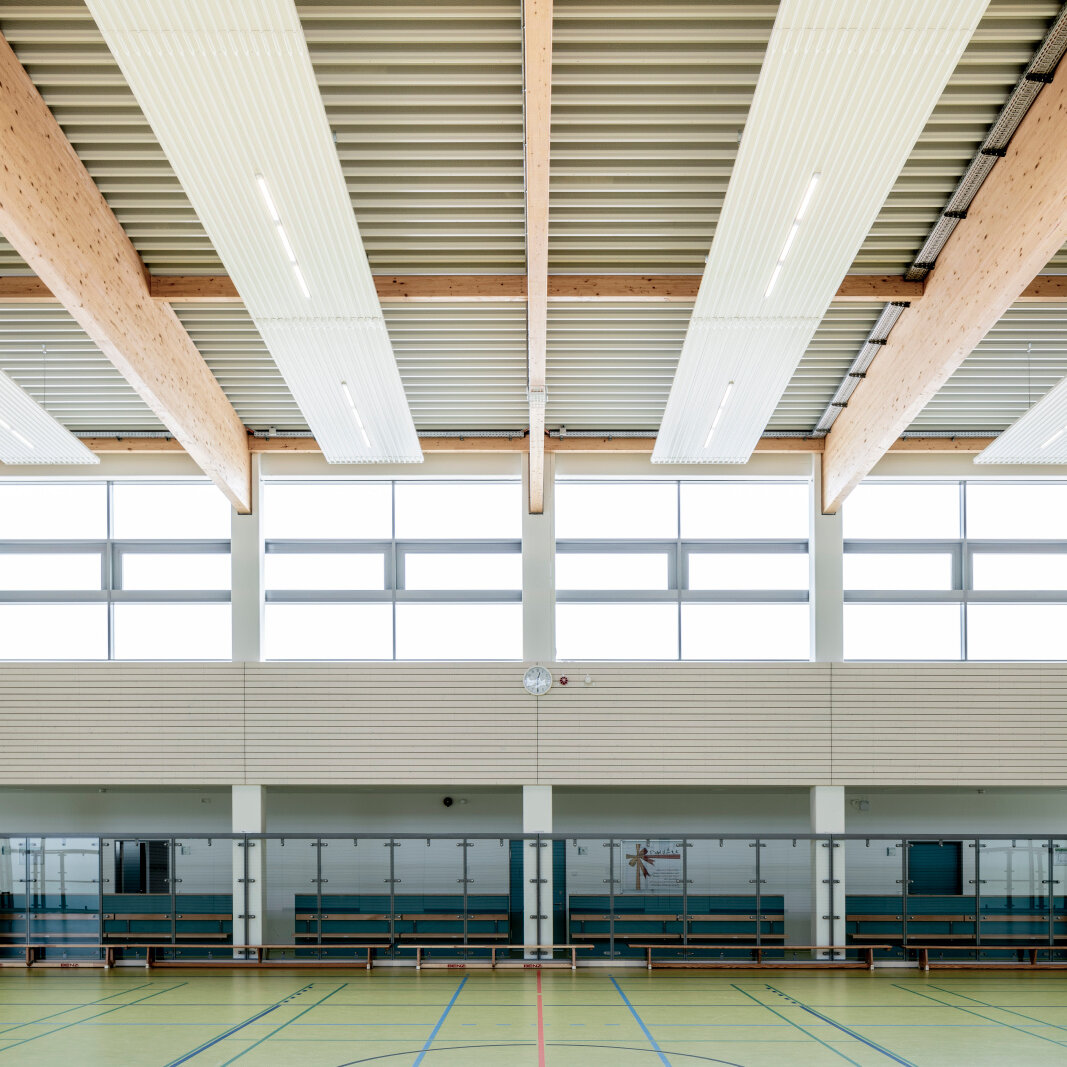

Referenz: Turnhalle in Belgershain

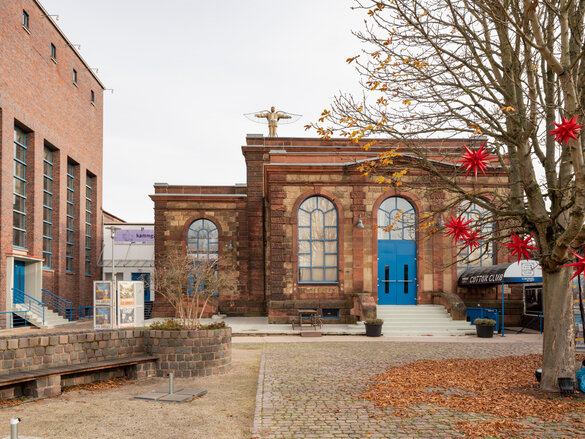

Reference Zehnder ZFP Heating and cooling ceilings
Unsere Referenzen

Entdecken Sie erfolgreich umgesetzte Projekte und erfahren Sie, warum Kunden uns vertrauen. Jetzt inspirieren lassen!

Mehr erfahren
Mehr erfahren
Unsere 360°-Touren

Erleben Sie Projekte in beeindruckenden 360°-Touren und gewinnen Sie einen realistischen Einblick – ganz bequem online.

Mehr erfahren
Mehr erfahren

Aufbau und thermographische Strömungssimulation

Die Simulation zeigt den Vergleich und den Anteil konvektiver Wärmeübertragung von Zehnder ZFP mit und ohne Strahlungsschirm, bei gleicher
Leistung. Dabei zeigt sich mit dem Strahlungsschirm eine erhöhte Strahlungsleistung in Verbindung mit der Reduzierung der konvektiven Leistung.
Die Gesamtleistung bleibt annähernd konstant.

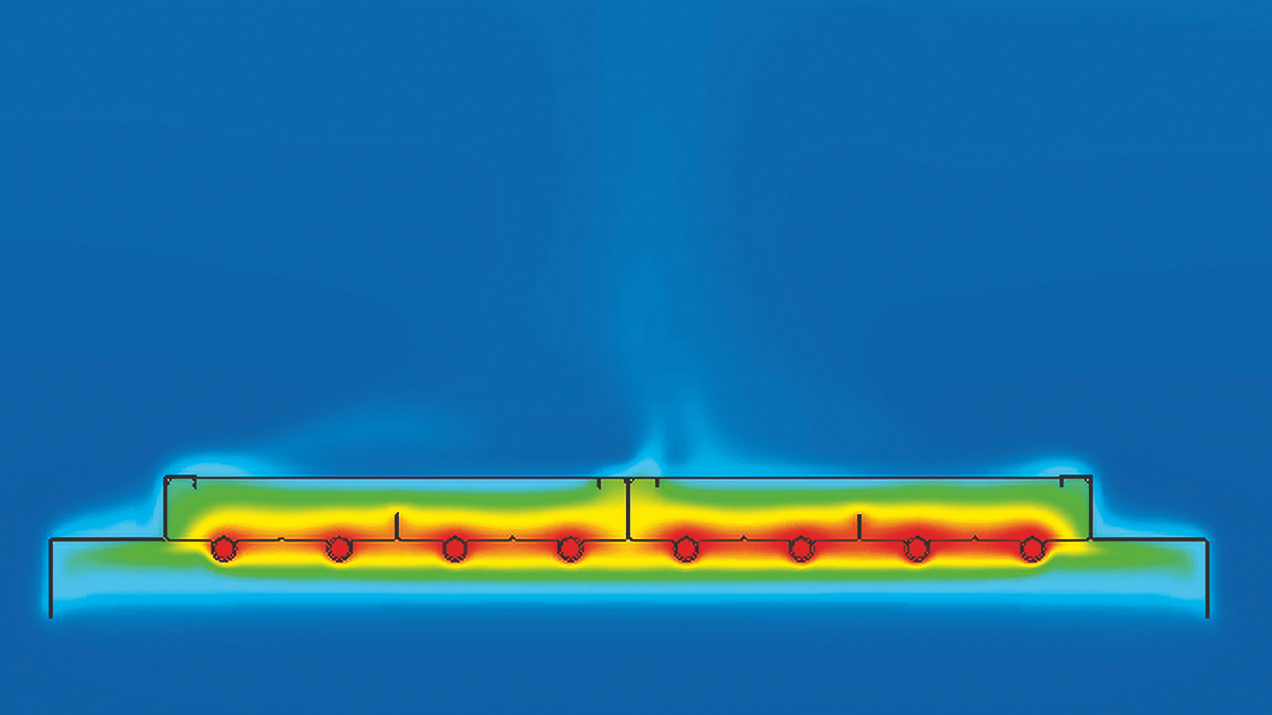

Illustration Zehnder ZFP Heating and cooling ceiling system Side view
Thermographische Strömung ZFP mit Strahlungsschirm
Illustration Zehnder ZFP Heating and cooling ceiling system Side view

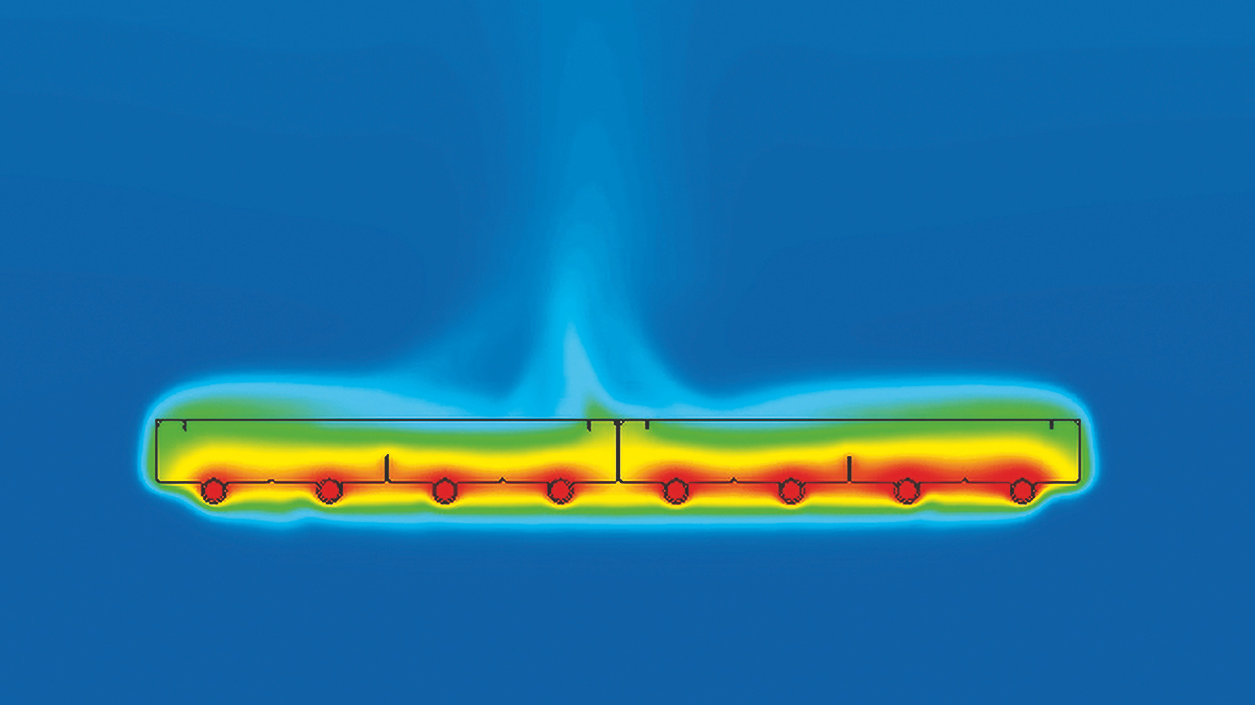

Thermographische Strömung ZFP ohne Strahlungsschirm

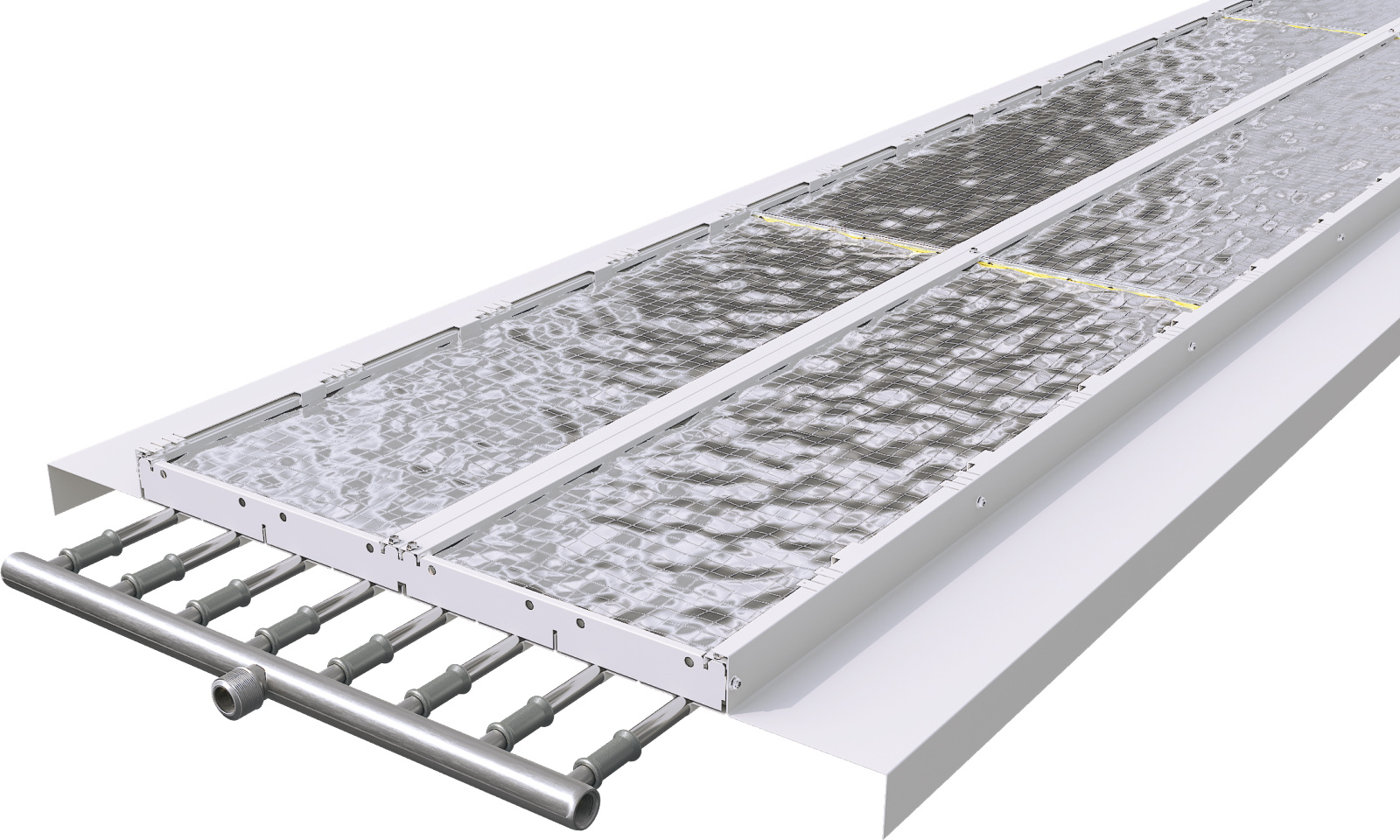

Rendering Zehnder ZFP Heating and cooling ceilings

Strahlungsanteil

Zehnder ZFP mit Strahlungsschirm

83 %

Zehnder ZFP mit Strahlungsschirm und Dämmung

89 %

Zehnder ZFP erreicht in Messungen nach DIN EN 14037 einen Strahlungsanteil von bis zu 89 % – durchgeführt und bestätigt durch ein akkreditiertes Prüflabor (HLK, Stuttgart). Prüfnummern: DC519 D12.5077; DC519 D12.5081

Vielseitige Lösungen für jede Umgebung
Die Einsatzmöglichkeiten

Ob Bürogebäude, Sporthallen, Lager- oder Produktionshallen – die DeckenstrahlplatteZehnder ZFP passt sich flexibel an jede Herausforderung an. Dank ihrer variablen Bausteine und hohen Energieeffizienz bietet sie optimale Lösungen für Heizen und Kühlen in unterschiedlichsten Einsatzbereichen. Entdecken Sie, wie Zehnder ZFP Ihre Anforderungen erfüllt und für ein angenehmes Raumklima sorgt.





Mehr erfahren
Mehr erfahren

Inspirationen

Zehnder ZFP, RHC, CP, Ceiling Panel, Zehnder, Reference, sports hall, foyer, Riedhalle, Steinheim an der Murr
Zehnder ZFP, RHC, CP, Ceiling Panel, Zehnder, Reference, warehouse, production, hall, Rena, Mönchweiler
Zehnder ZFP, RHC, CP, Ceiling Panel, Zehnder, Reference, office, IBA, open factory, apolda

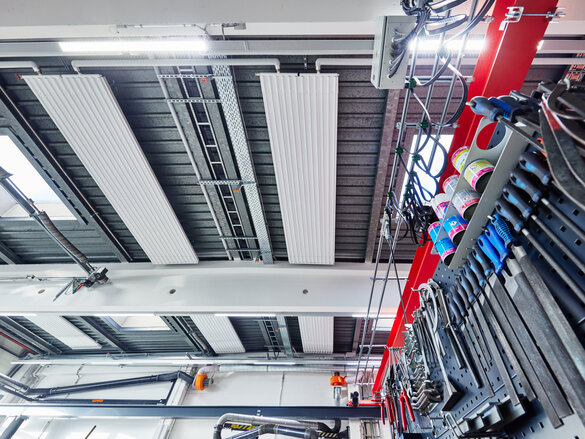

workshop, production hall, hall, chain assembly
Zehnder ZFP, RHC, CP, Ceiling Panel, Zehnder, Reference, sports hall, foyer, Riedhalle, Steinheim an der Murr
Zehnder ZFP, RHC, CP, Ceiling Panel, Zehnder, Reference, exhibition, salesroom, showroom, cars, Autoland, Pocking,bavaria

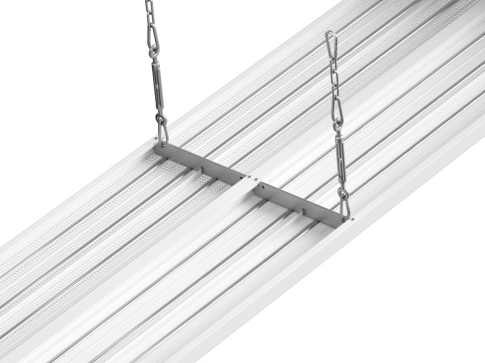

Cut-Out Zehnder ZFP Heating and cooling ceiling system Angled view
Zehnder ZFP, RHC, CP, Ceiling Panel, Zehnder, Reference, sports hall, foyer, Riedhalle, Steinheim an der Murr
Zehnder ZFP, RHC, CP, Ceiling Panel, Zehnder, Reference, warehouse, production, hall, Rena, Mönchweiler
Zehnder ZFP, RHC, CP, Ceiling Panel, Zehnder, Reference, office, IBA, open factory, apolda
workshop, production hall, hall, chain assembly
Zehnder ZFP, RHC, CP, Ceiling Panel, Zehnder, Reference, sports hall, foyer, Riedhalle, Steinheim an der Murr
Zehnder ZFP, RHC, CP, Ceiling Panel, Zehnder, Reference, exhibition, salesroom, showroom, cars, Autoland, Pocking,bavaria
Cut-Out Zehnder ZFP Heating and cooling ceiling system Angled view
Haben Sie Fragen?
Bei Fragen helfen wir Ihnen gerne weiter.
Unsere Serviceberater unterstützen Sie bei der individuellen Planung Ihrer Projekte.
Mehr erfahren

Grundlage der Auslegung: Effiziente Planung für optimale Leistung

Die Heizlast des Raumes wird nach aktueller Norm berechnet. Liegt der Transmissionswärmeverlust des Dachs über 30 % der Gesamtheizlast, weist dies auf erhöhte Wärmeverluste hin. Ist eine bessere Dachdämmung nicht möglich, kann die obere Wärmedämmung der Deckenstrahlplatten anteilig entfernt werden, um diesen Verlust auszugleichen.

Bei einem Luftwechsel über 1 1/h – etwa durch Absauganlagen – muss die nachgeführte Luft vorgeheizt werden. Kaltlufteinfall an Toren oder Ladebereichen wird durch zusätzliche Maßnahmen wie Luftschleier oder Streifenvorhänge verhindert.

Effiziente Planung sorgt für ein energiesparendes und komfortables Raumklima.

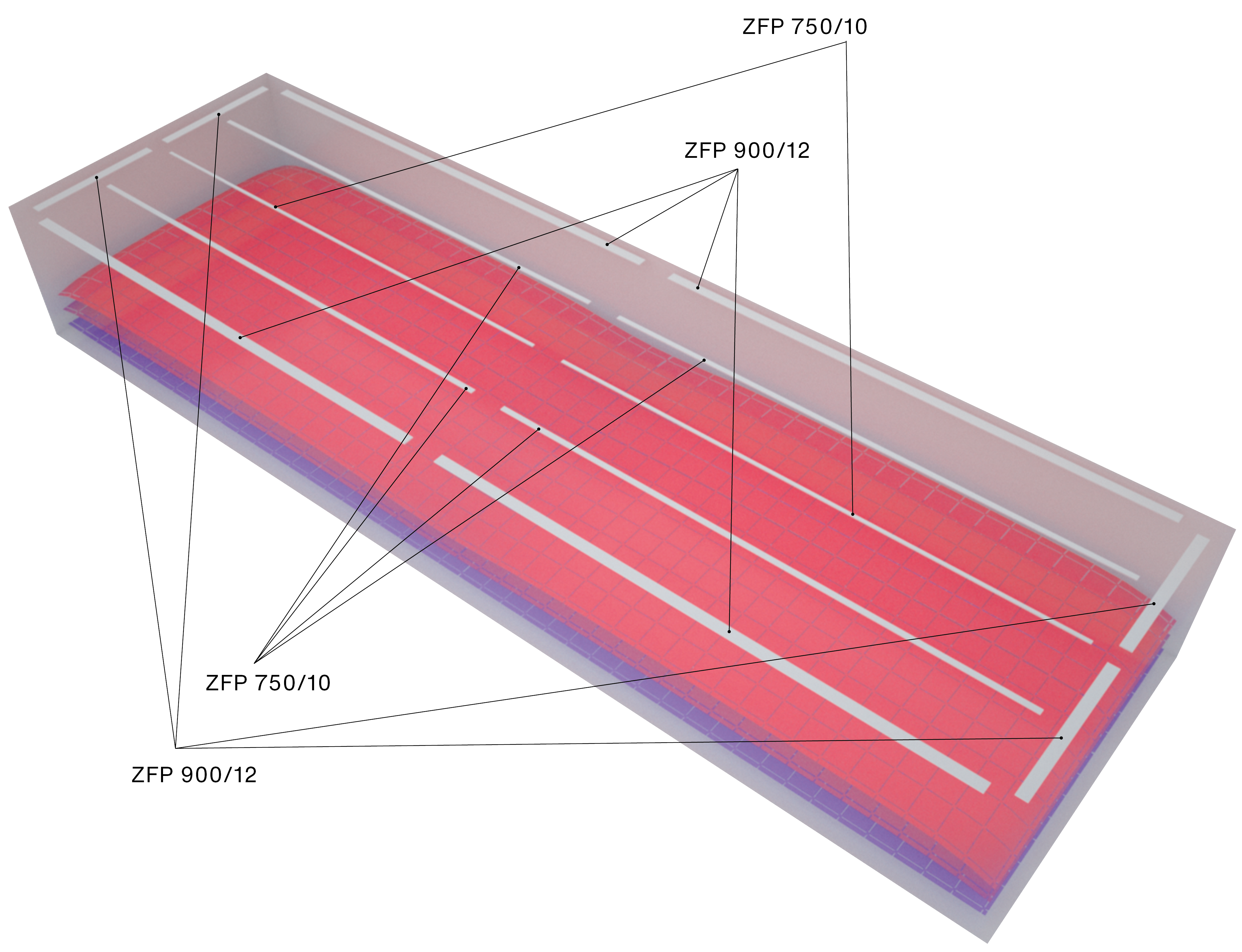

Beispiel für Auslegung und Anordnung

Ziel

  • Gleichmäßige Innentemperatur (18 °C) über die gesamte Raumfläche.

Vorgaben

  • Freistehende Halle
  • Länge 100 m, Breite 30 m, Höhe 8 m
  • Luftwechsel: 0,2 1/h
  • Außentemperatur: -12 °C

Heizlast

  • Norm-Transmissionswärmeverlust: 63.000 W
  • Norm-Lüftungswärmeverlust: 39.000 W
  • Norm-Wärmeverlust: 102.000 W

Auslegung der Deckenstrahlplatten

  • Vorlauftemperatur: 50 °C
  • Rücklauftemperatur: 40 °C

Anordnung

  • Fünf Strahlplatten-Bänder längs angeordnet, in der Mitte unterteilt, gleichmäßiger Mittenabstand 7,2 m, äußere Bänder größer dimensioniert als innere
  • An den Stirnseiten je ein Band, unterteilt; Abstand der Bänder zu den Außenwänden 1,5 m

Leistungsrechner downloaden und testen!

Im Zehnder Leistungsrechner können Sie schnell und einfach die Leistung der Deckenstrahlplatten Zehnder ZFP und Zehnder ZIP berechnen lassen.

Vorlauf-, Rücklauf- und Raumtemperatur eintragen, Deckenstrahlplatten auswählen und die Leistungsdaten zum Heizen und Kühlen erhalten!

Direkter Download des Leistungsrechners!

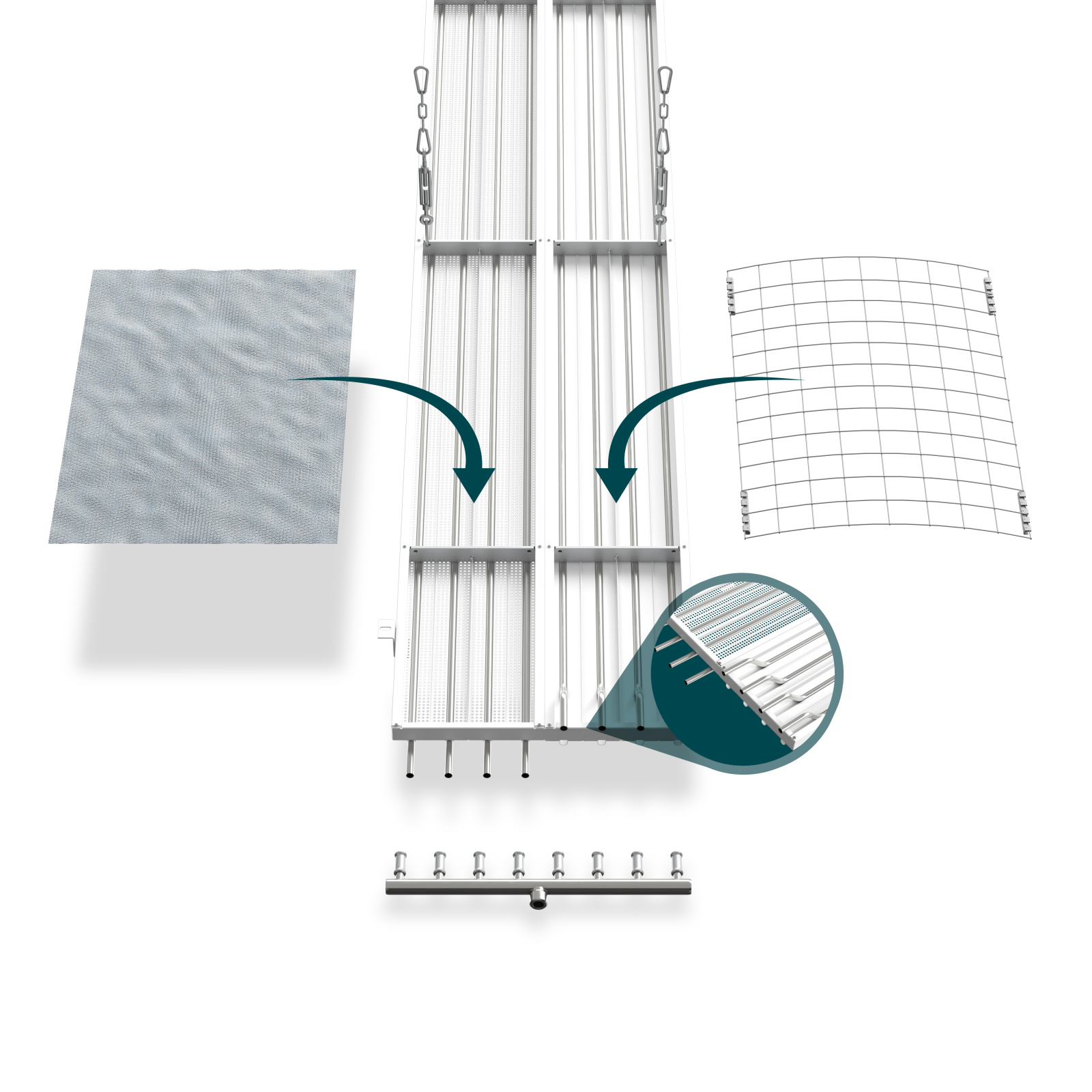

Wärmedämmung

Beim Einsatz von Deckenstrahlplatten ist eine Dämmung der Oberseite empfehlenswert.
Hierfür bietet Zehnder für jede Anwendung die passende Ausführung − bereits werksseitig eingelegt. Dies spart wertvolle Zeit bei der Montage auf der Baustelle.

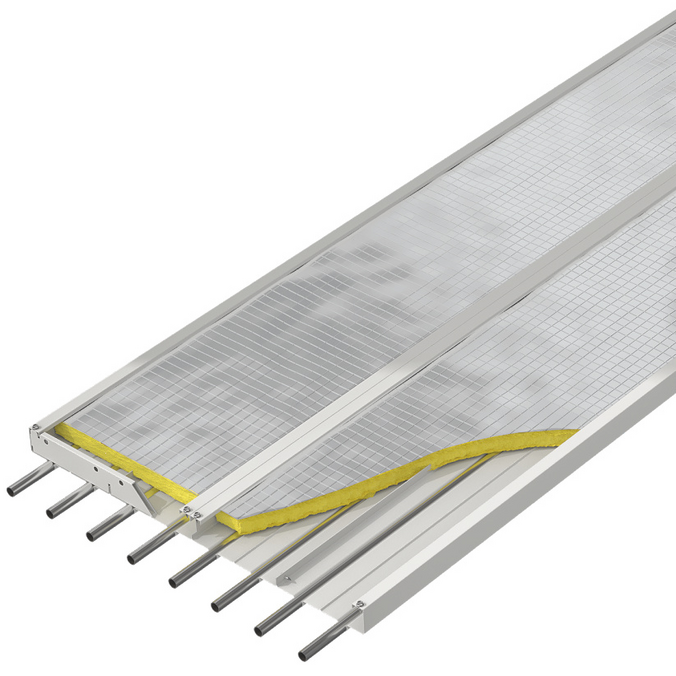

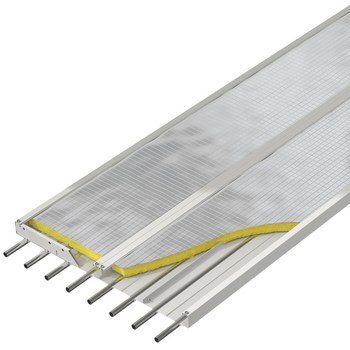

Alukaschierte Mineralwolle

Anwendung:
Zehnder ZFP in glatter Ausführung zum Heizen


Mineralwolle frei nach EU-Richtlinie 97/69 (Anm.Q)
einseitig mit Aluminiumgitter kaschiert

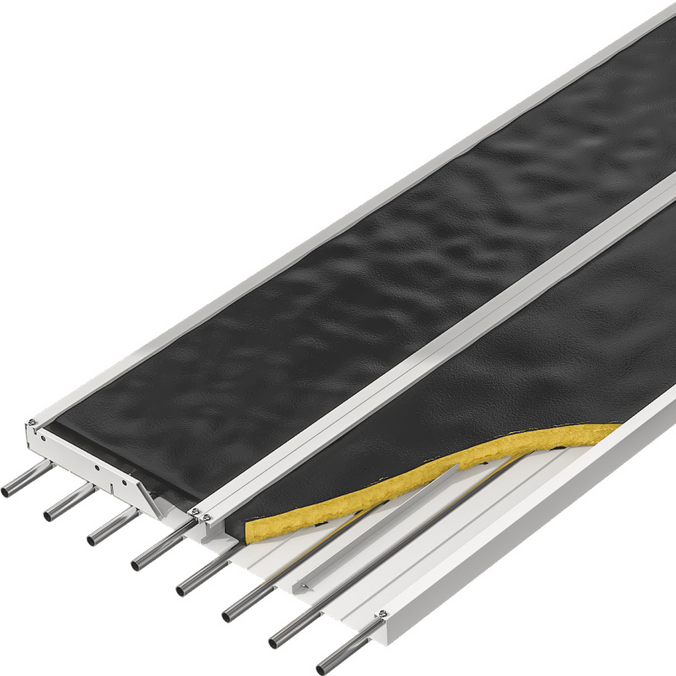

Mineralwolle eingeschweißt in Folie

Anwendung:
Zehnder ZFP in glatter und perforierter Ausführung zum Heizen und Kühlen


Mineralwolle frei nach EU-Richtlinie 97/69 (Anm.Q) mit schwarzem Vlies kaschiert in LDPE-Folie eingeschweißt

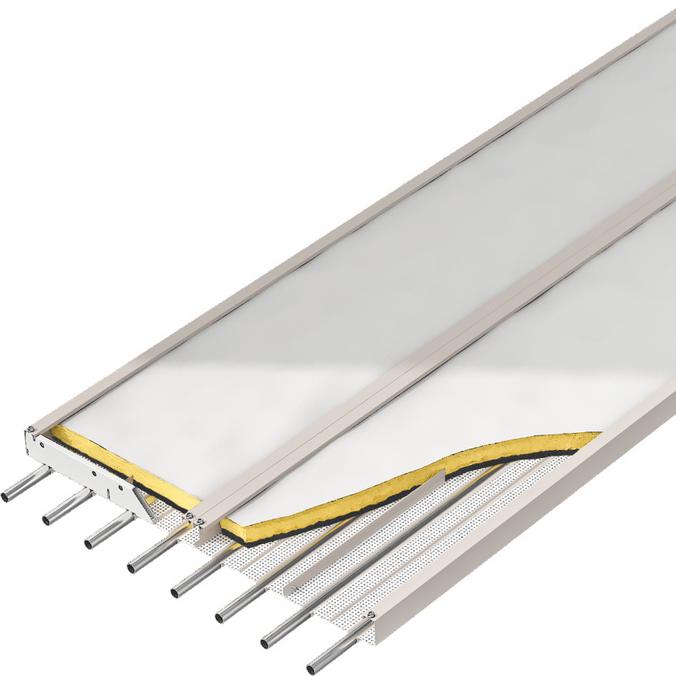

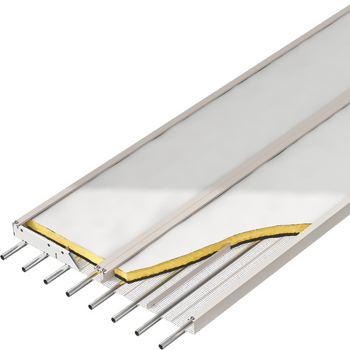

Akustische Wärmedämmung

Anwendung:
Zehnder ZFP in perforierter Ausführung zum Heizen


Mineralwolle, beidseitig mit Glasvlies beschichtet (eine Seite Weiss /eine Seite Schwarz)

Cut-Out Zehnder ZFP Heating and cooling ceilings

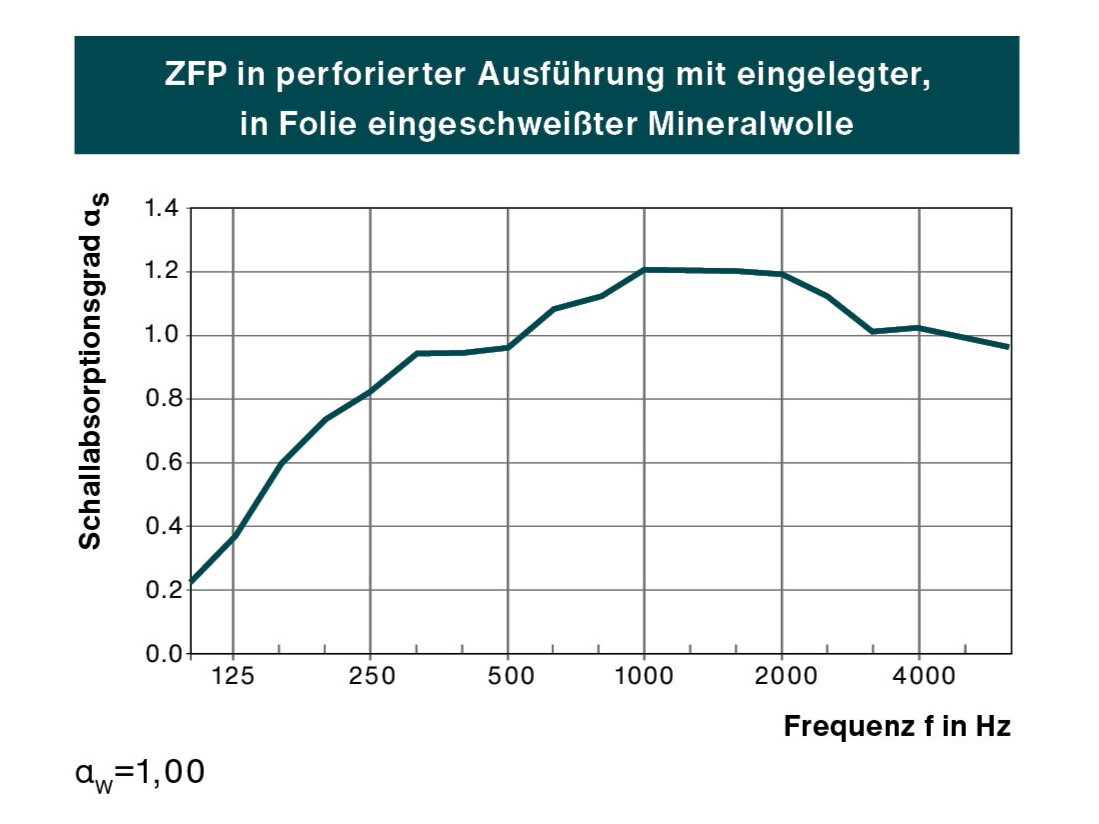

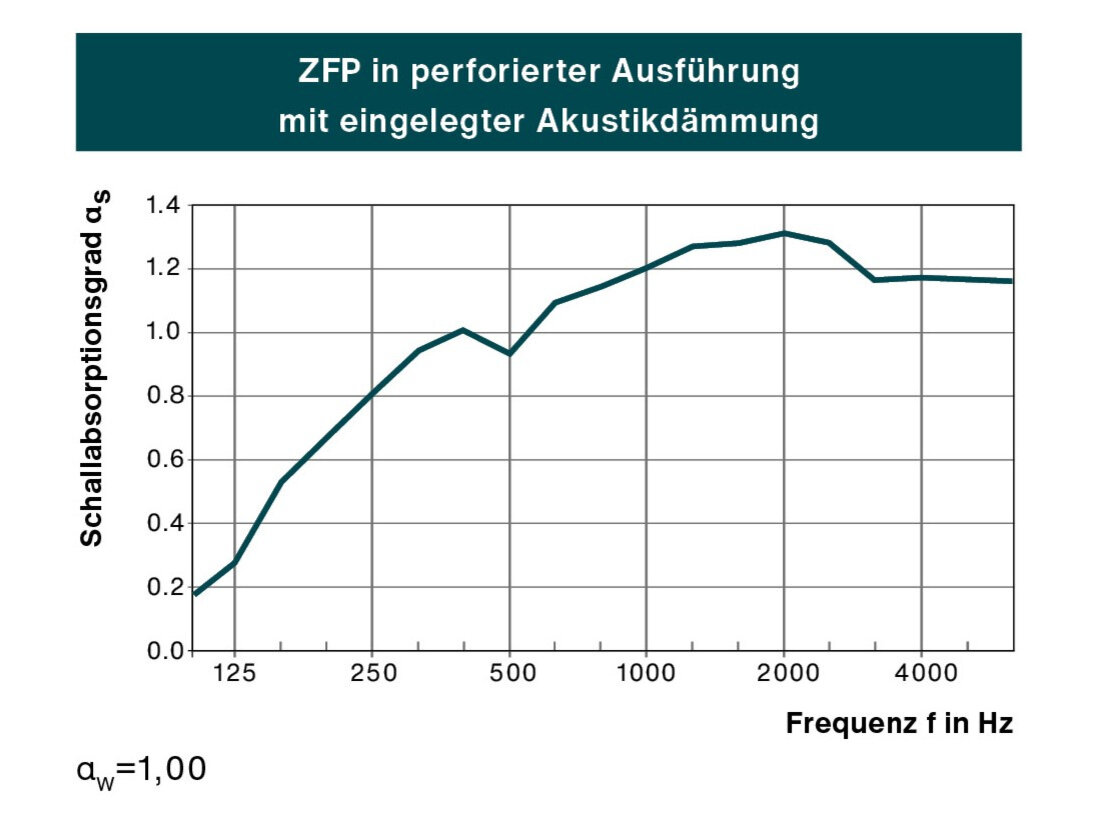

Heizen, Kühlen und Schallabsorption mit Stil

Zehnder, ZFP, absorption, sound, reduction, perforation, hole pattern

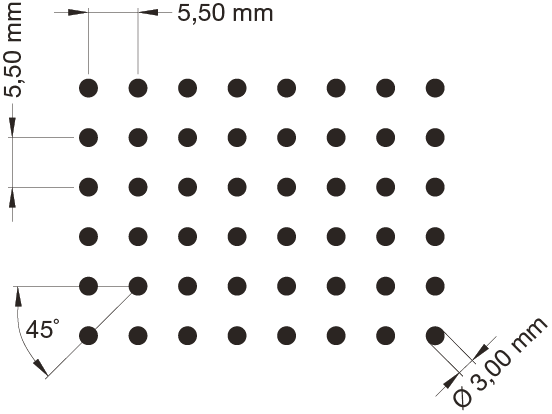

Zehnder ZFP in perforierter Ausführung hat einen freien Querschnitt von ~ 13.6%
Cut-Out Zehnder ZFP Heating and cooling ceiling system Angled view

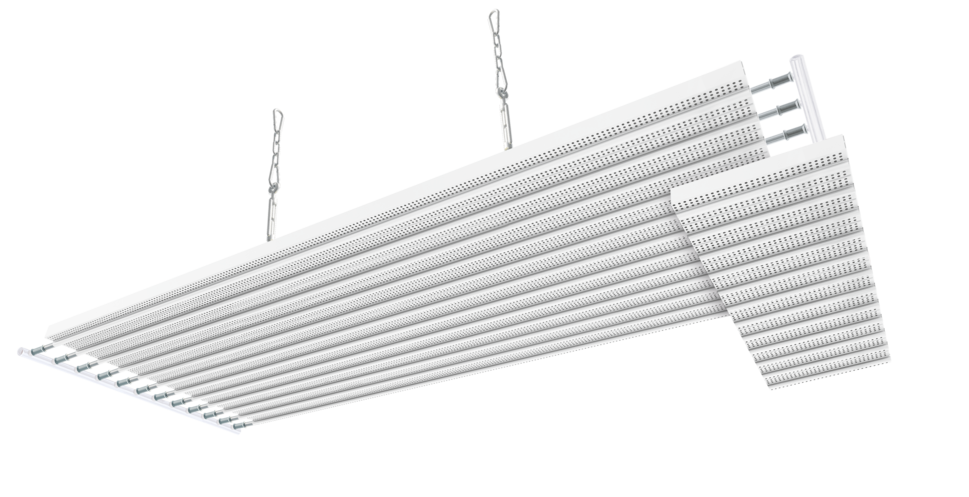

Die perforierte DeckenstrahlplatteZehnder ZFP kombiniert Heizung, Kühlung und Schallabsorption in einem System. Schallwellen dringen durch die Perforation in die integrierte Wärmedämmung ein und werden effektiv absorbiert. Das Ergebnis: deutlich reduzierte Schallpegel und kürzere Nachhallzeiten, ideal für Sport- und Veranstaltungshallen.

Zusätzlich überzeugt die perforierte Ausführung mit einer modernen, ansprechenden Optik – ein echtes Design-Highlight für Ihre Räume.

Illustration Zehnder ZFP Heating and cooling ceilings
Illustration Zehnder ZFP Heating and cooling ceilings
Illustration Zehnder ZFP Heating and cooling ceilings

Downloads

Planungsunterlagen

Finden Sie unsere Planungsunterlagen im Download-Bereich.

Mehr erfahren
Mehr erfahren
BIM-Daten

Finden Sie unsere BIM-Daten in der MEP-Content Bibliothek

Mehr erfahren
Mehr erfahren

Erhalten Sie Informationen zu zugehörigen Produkten

Cut-Out Zehnder ZFP Heating and cooling ceilings
Montagesätze

Zur Montage der Deckenstrahlplatten an der Decke gibt es zwölf Standard-Montagesätze. Daneben bietet Zehnder auf Wunsch eine Vielzahl individueller
Lösungen an.

Mehr erfahren
Mehr erfahren

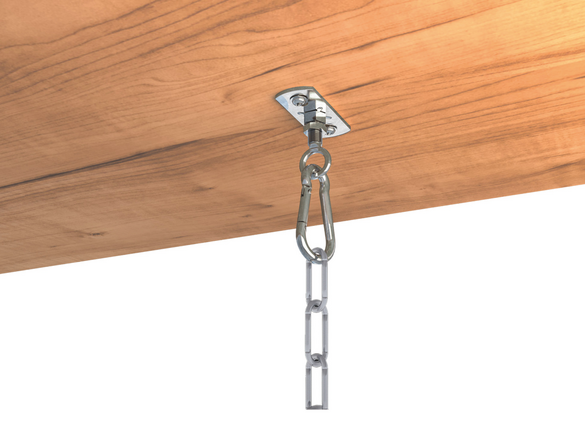

Aufhängetechnik

Unsere Aufhängungslösungen wurden entwickelt, um eine unkomplizierte Montage zu ermöglichen. Ob nah an der Decke oder schräg aufgehängt – wir bieten eine breite Palette von Aufhängungen, die sich nahtlos in verschiedene Umgebungen integrieren lassen.

Mehr erfahren
Mehr erfahren

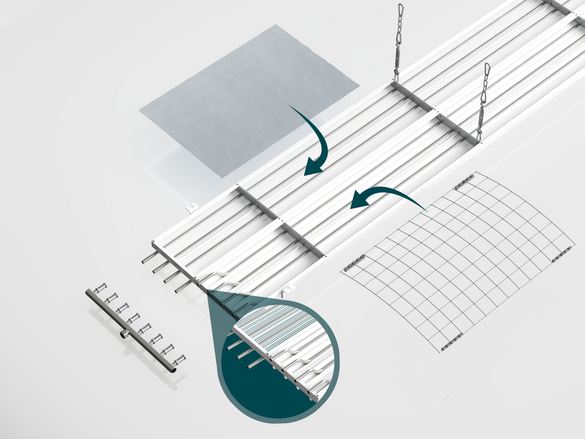

Cut-Out Zehnder ZFP Heating and cooling ceiling system Angled view
Individuelle Projektlösungen

Die Deckenstrahlplatten Zehnder ZFP sind äußerst flexibel in ihrer Anwendung:
Neben dem breitgefächerten Standardprogramm gibt es zahlreiche Sonderlösungen, um jedem Raum und jedem Projekt individuell gerecht zu werden. Wir beraten Sie gerne.

Mehr erfahren
Mehr erfahren
